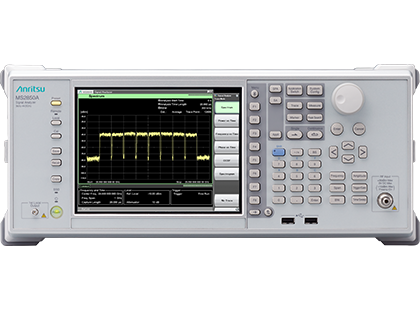

Анализатор сигналов MS2850A представляет собой анализатор спектра/анализатор сигналов с максимальной полосой анализа 1 ГГц и диапазоном частот от 9 кГц до 32 ГГц или 44,5 ГГц. Он имеет полосу анализа, поддерживающую измерения широкополосной связи, такой как мобильная связь 5G и оборудование для спутникового вещания, обеспечивая комплексное покрытие от частот ниже 6 ГГц до диапазонов миллиметровых волн 28 ГГц/39 ГГц. Этот настольный анализатор сигналов с отличным соотношением цены и качества помогает снизить затраты на разработку и производство коммуникационного оборудования при одновременном повышении эффективности.
Функция анализатора сигнала может захватывать до 24 секунд (при полосе пропускания 100 МГц) с использованием большой памяти объемом 32 ГБ. Оцифрованные данные сигналов могут быть проанализированы с помощью общих инструментов EDA для эффективного исследования и разработки стандартов следующего поколения до выпуска новых стандартов. Кроме того, добавление опции PCIe/ISB3.0 для высокоскоростной передачи больших захваченных данных помогает эффективно проводить исследования и разработки, сокращая время передачи данных.
Полоса анализа 1 ГГц
Полоса анализа 1 ГГц поддерживает более широкие полосы частот для систем связи микроволнового и миллиметрового диапазона, таких как мобильные и широковещательные спутники 5G.
Функция анализатора сигналов, использующая анализ FFT (быстрое преобразование Фурье), поддерживает отображение спектра, отображение спектрограммы и приложения, в которых частота и фаза изменяются с течением времени. Кроме того, охватываются полосы частот, необходимые для измерений 5G, а программное обеспечение для измерения 5G поддерживает универсальную оценку сигналов с несколькими несущими.
Полоса анализа:
255 МГц (стандарт)
510 МГц (опция), 1 ГГц (опция)
Спектр восьми несущих с полосой пропускания 100 МГц на центральной частоте 29 ГГц
Спектр восьми несущих с полосой пропускания 100 МГц на центральной частоте 29 ГГц
Отличная производительность плоскостности
Неравномерность амплитуды и фазы*1 в широкой полосе анализа 1 ГГц превосходит показатели других анализаторов сигналов*2. Благодаря таким характеристикам MS2850A поддерживает высокоточные измерения амплитуды и фазы для каждой несущей в широкополосных системах связи, таких как мобильные сети 5G, что играет ключевую роль в повышении качества оборудования радиосвязи.
Центральная частота: 28 ГГц, при центральной частоте ±500 МГц
Внутриполосные частотные характеристики: ±1,2 дБ (ном.)
Внутриполосная фазовая линейность: 5 град. п-п (ном.)
*1: Указано как внутриполосная частотная характеристика и внутриполосная фазовая линейность в спецификациях Anritsu.
*2: тест Anritsu в мае 2017 г.
Широкий динамический диапазон
Высокий уровень клиппинга АЦП*3
Широкий динамический диапазон измерений в отличие от DANL*4
MS2850A имеет высокий уровень ограничения АЦП в полосе анализа 1 ГГц. Эту характеристику можно использовать для получения более широкой разницы с DANL, которая возрастает при вводе фактического уровня входного сигнала и вводе широкополосного сигнала при использовании аттенюатора. Этот широкий динамический диапазон помогает получить более точные значения EVM при измерении сигналов 5G. Например, в диапазоне 28 ГГц измеренный динамический диапазон при разнице между уровнем ограничения АЦП и DANL лучше 140 дБ (ссылка).
Центральная частота: 28 ГГц
Уровень ограничения АЦП: 0 дБм*5 (CW)
DANL: -142 дБм/Гц*5
Динамический диапазон: 142 дБ (ссылка)
*3: Аналого-цифровой преобразователь
*4: Отображаемый средний уровень шума
*5: изм. означает значение, измеренное на этапе проектирования, но не гарантированное
ms2850a-fig01-e
Высокий SFDR (динамический диапазон без паразитных помех)
-70 дБн на частоте 1 ГГц Полоса анализа
MS2850A подавляет паразитную генерацию из-за АЦП в полосе анализа 1 ГГц, обеспечивая широкий динамический диапазон измерения при анализе широкополосного сигнала.
СФДР
800 МГц ≤ Частота < 4,2 ГГц: -60 дБн (ном.)
4,2 ГГц ≤ Частота ≤ 44,5 ГГц: -70 дБн (ном.)
