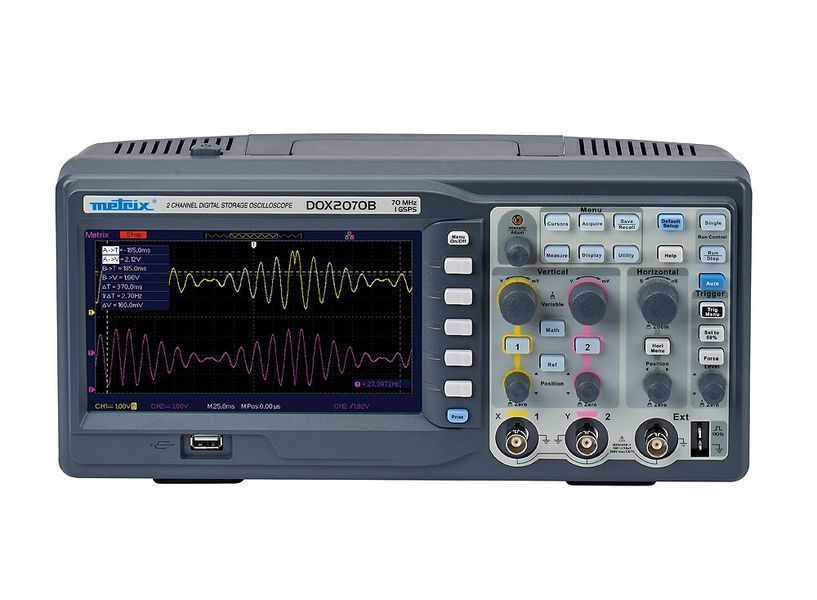

Цифровой осциллограф DOX 2070B

Компактные и простые в использовании осциллографы METRIX серии DOX 2000B имеют сверхтонкий корпус, предназначенный для лабораторного использования.

Они оснащены широким дисплеем с разрешением 16 делений по горизонтали в полноэкранном режиме. Это позволяет настраивать отображение: выбирать между обычным отображением, постоянным отображением, форматом YT или XY, настройками цвета, параметрами масштабной сетки, яркостью, контрастностью и т. д. Поворотные кнопки и клавиши с подсветкой обеспечивают доступ к командам на передней панели.

Благодаря ручке осциллограф DOX 2070B легко переносить. Он отличается высокой устойчивостью благодаря нескользящим ножкам.

Высокая производительность и множество функций для сбора данных и анализа

Как и анализ, сбор данных происходит на 3 уровнях сбора данных в режиме реального или эквивалентного времени. Глубина памяти для сбора данных составляет 32 тыс. точек, и вы можете добавить дополнительную емкость на USB-ключ для оптимизации ваших анализов. Он предлагает вертикальную чувствительность от 2 мВ/дел. до 10 В/дел. в 12 калибрах и горизонтальной чувствительности от 5 нс до 50 с/дел. Также доступны расширенные функции: простые МАТЕМАТИЧЕСКИЕ функции +/-/x/÷ и функция БПФ «в реальном времени» с одновременным отображением кривых.

Функция PASS/FAIL особенно практична: проверка OK/NOK на основе ограниченного диапазона.

Соответствующее программное обеспечение EASYSCOPE можно использовать для управления прибором, выполнения тестов и восстановления файлов трассировки и снимков экрана.

Технические характеристики:

- 2 канала по 70 МГц – скорость развертки от 2,5 нс до 50 с/дел + настраиваемые цифровые фильтры

- Выборка: однократная: 500 Мвыб/с (2 канала) / 1 Гвыб/с (1 канал) / повторная: 50 Гвыб/с

- 7-дюймовый цветной ЖК-дисплей WVGA с разрешением 800x480

- Полное меню на 5 языках + контекстная справка на экране на французском и английском языках.

- Захват измерений: 2 канала + 1 внешний канал триггера и комплексные триггеры

- Разрешение по вертикали: 8 бит

- 32 автоматических измерения

- Измерительные курсоры: ручной режим, режим слежения и автоматический режим

- Связь с USB-устройством и ETHERNET RJ45 для связи с ПК

- МЭК 61010-1 / 300 В CAT II
