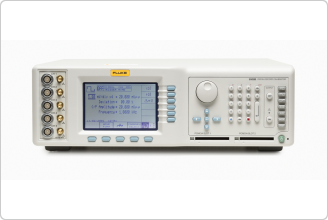

Калибратор осциллографов Fluke 9500B

Функции калибратора осциллографа 9500B Автоматизация калибровки осциллографов, вероятно, является одним из крупнейших улучшений производительности, которые могут быть реализованы во многих калибровочных лабораториях. Эта работа выполняется вручную, что требует от квалифицированных операторов тратить значительное время на выполнение задач, которые по существу являются повторяющимися. Решения частичной или полуавтоматизации, очевидно, решают эту проблему и освобождают квалифицированных специалистов для более важных задач. Однако на практике эти частичные решения создают свои проблемы. За последнее десятилетие предпочтительный осциллограф превратился из двухканального прибора в более сложное четырехканальное устройство. При калибровке этих приборов калибровочный сигнал необходимо перемещать с канала на канал во время процедуры. Этого можно добиться физическим перемещением кабелей, хотя для этого требуется вмешательство оператора. В высокопроизводительных приборах это может привести к дополнительной неопределенности измерений из-за обращения с кабелями и разъемами. Альтернативой является реализация матрицы переключения для маршрутизации сигналов, хотя это может вызвать проблемы с отражением сигнала, слабыми контактами и разностью путей, которые существенно влияют на неопределенность калибровки. Активные головки и полная автоматизация Fluke Calibration 9500B решает эти проблемы и обеспечивает настоящую полную автоматизацию благодаря своим уникальным активным головкам. В модели 9500B все сигналы, необходимые для полной калибровки осциллографа, генерируются в съемных головках, удаленных от главного компьютера калибратора. Головки подключаются напрямую ко входу осциллографа без дополнительных кабелей. Все управление и переключение формы сигнала осуществляется под управлением центрального процессора, но в самой головке — обычно всего в миллиметрах от входа осциллографа и усилителей. Поскольку каждый базовый блок 9500B может управлять до пяти головок, все сигналы, необходимые для калибровки 4-канального осциллографа с внешним запуском, могут подаваться, управляться и переключаться без вмешательства оператора или внешнего переключения. Программное обеспечение MET/CAL® Plus для управления калибровкой Последним звеном в цепи полной автоматизации является программное обеспечение. Калибратор осциллографа 9500B можно использовать с мощным программным обеспечением MET/CAL Plus для автоматического управления калибровкой Fluke Calibration на базе стандарта IEEE-488 (GPIB). Позволяя автоматизировать процесс калибровки, MET/CAL также документирует результаты, управляет инвентарем калибровок и позволяет разрабатывать новые процедуры калибровки осциллографов. Программное обеспечение, работающее под управлением операционной системы Microsoft Windows® и поддерживающее многопользовательские сети, предлагает расширенные функции, такие как отслеживание в соответствии со стандартом ISO 9000, создание пользовательских сертификатов и отчетов, а также высокоуровневое процедурное программирование. Результатом является увеличение рабочей нагрузки, повышение согласованности калибровки, уменьшение количества человеческих ошибок и снижение требований к обучению операторов — короче говоря, калибровка более высокого качества при меньших затратах. Золотая программа поддержки Чтобы идти в ногу с быстро меняющимся рынком осциллографов, компания Fluke Calibration постоянно разрабатывает новые процедуры калибровки. За единовременный недорогой платеж (меньше, чем стоимость написания трех или четырех процедур калибровки осциллографа DSO) вы можете приобрести нашу программу поддержки программного обеспечения MET/SUPPORT Gold, которая дает вам доступ к каждой новой процедуре, которую вы пишете. . Группа поддержки программного обеспечения Fluke на следующие 12 месяцев. При нынешних показателях это более 100 новых процедур калибровки осциллографов в год. И вам не придется запрашивать обновления или ждать доставки; каждую новую процедуру, которую мы пишем, можно скачать с нашего сайта. В дополнение к бесплатной библиотеке процедур вы получите 60 дней приоритетной поддержки, чтобы начать работу с MET/SUPPORT Gold. У вас также есть возможность приобрести нашу программу MET/SUPPORT Gold, которая предлагает множество преимуществ, включая возможность загрузки новых процедур с нашего веб-сайта или даже получения индивидуальных письменных процедур. Если необходимая вам процедура калибровки осциллографа недоступна и она вам нужна быстро, мы можем написать ее для вас по очень выгодным ценам в рамках нашей схемы написания экспресс-процедур. Возможность улучшения Защита ваших инвестиций Технология и производительность осциллографов за последние годы существенно изменились, и эта тенденция сохранится. То, что всего несколько лет назад считалось самым современным инструментом, теперь может быть передано в фонд общего назначения. Задача тех, кто нанят для обслуживания калибровочного центра для поддержки этих приборов, заключается в том, как идти в ногу с этим быстрым прогрессом. Fluke Calibration 9500B предлагает идеальное решение – полную модернизацию. Сегодня вы можете инвестировать в осциллограф 9500 со скромной производительностью на частоте 600 МГц. Поскольку ваша рабочая нагрузка меняется и инструменты с более высокой производительностью становятся более важными, вы можете увеличить частоту до 1,1 ГГц, 3,2 ГГц и до 6 ГГц. Вам уже придется работать с авгзапустив инструменты производительности, вы можете подключиться в любое время. Если полная автоматизация вам не нужна прямо сейчас, начните с нескольких активных головок или только одной. По мере изменения ваших потребностей добавляйте больше головок, пока не достигнете той степени автоматизации и уровня производительности, которая идеально соответствует ежедневным потребностям вашей организации в калибровке осциллографов. Только калибровочные рабочие станции осциллографов Fluke Calibration 9500 и 9500B с их уникальной технологией Active Head Technology™ могут обеспечить возможность технологического обновления, чтобы обезопасить ваши инвестиции в калибровочное оборудование. Ассортимент мейнфреймов В Fluke Calibration мы понимаем, что должны стремиться к высочайшему уровню производительности, чтобы сохранить наше бесспорное лидерство в калибровке осциллографов. Однако мы также понимаем, что не всем нужен такой высочайший уровень производительности – по крайней мере, пока. Чтобы удовлетворить потребности калибровочных лабораторий, которым требуется более высокая производительность, Fluke Calibration предлагает линейку продуктов 9500B. Они есть: Высокопроизводительная рабочая станция для калибровки осциллографов 9500B/600, 600 МГц Высокопроизводительная рабочая станция для калибровки осциллографов 9500B/1100, 1100 МГц Высокопроизводительная рабочая станция для калибровки осциллографов 9500B/3200, 3,2 ГГц Компания Fluke Calibration понимает, что ваши потребности почти наверняка изменятся в будущем и что замена полностью функционального оборудования для повышения уровня производительности не является вашим предпочтительным подходом. Поэтому любую из вышеперечисленных моделей можно в любой момент модернизировать до более высокой производительности. Этот вариант также применим, если у вас уже есть один из существующих калибраторов серии 9500. Мы приложим все усилия, чтобы будущее развитие также соответствовало этой философии обновления. Активный диапазон головы Четыре различных активных головки еще больше расширяют возможности обновления семейства 9500B. Их добавление может улучшить производительность, расширить диапазон частот или расширить возможности автоматизации рабочей станции калибровки осциллографа 9500B. Активная головка 9510 с частотой 1,1 ГГц и временем нарастания импульса 500 пс. Совместимая со всеми базовыми блоками 9500B, модель 9510 обеспечивает сглаженный синусоидальный сигнал до частоты 1,1 ГГц (или максимальной частоты базового блока, в зависимости от того, что ниже). При использовании с любым мейнфреймом время нарастания импульса составит 500 пс. Активная головка 9530 3,2 ГГц с разрешением импульса 150 пс и 500 пс. Совместимая со всеми базовыми блоками 9500B, модель 9530 обеспечивает сглаженный синусоидальный сигнал до 3,2 ГГц (или максимальной частоты базового блока, в зависимости от того, что ниже). При использовании на любом мейнфрейме время нарастания выходного импульса можно выбрать от 150 до 500 пс. Сверхбыстрая активная головка 9550 с импульсной частотой 25 пс. Модель 9550 выдает импульсы со временем нарастания и спада 25 пс, которые можно использовать для калибровки стробоскопических осциллографов с частотой до 14 ГГц. Активная головка 9560 с расширенной полосой пропускания 6 ГГц. Модель 9560 предоставляет 9500B уникальную возможность точной калибровки с помощью выравниваемой синусоидальной функции до частоты 6 ГГц, производительность которой не имеет себе равных ни у одного другого калибратора осциллографов. Модель 9560 будет генерировать частоту 6 ГГц только при использовании с мэйнфреймом 9500B/3200 или модернизированной версией 9500/3200. Свяжитесь с Fluke Calibration, если у вас есть мэйнфрейм 9500, производительность которого вы хотели бы повысить до этого уровня. Производительность Технология активной головыTM Активные головки — это легкие модули размером всего 14 x 6,5 x 3 см, которые подключаются к базовому блоку 9500B с помощью двух кабелей: одного коаксиального кабеля и концентраторов управления. Головка содержит все схемы, необходимые для подачи всех сигналов, необходимых для калибровки современного высокопроизводительного осциллографа. Сюда входят точные уровни постоянного тока до ±220 В; калиброванные амплитудные прямоугольные импульсы до 210 В пик-пик от 10 Гц до 100 кГц; сглаженные синусоидальные волны от 0,1 Гц до 6 ГГц (в зависимости от головки); и четыре различных стиля временных меток от 0,2 нс до 50 с. Гибридная головка может направлять даже высокочастотный внешний калибровочный сигнал на выход активной головки. Гибрид также включает в себя схемы измерения синусоидальной амплитуды, широкополосные сети аттенюаторов, генератор импульсов, генератор фронтов и мультиплексирование выходного сигнала. Залогом абсолютной производительности является близость выходной цепи головки к входу усилителя осциллографа. В типичной кабельной среде несоответствия, неизвестные или непредсказуемые характеристики передачи кабеля и плохие соединения способствуют ухудшению сигнала между выходом калибратора и входом осциллографа. При активных головках выход калибратора и вход осциллографа разнесены буквально на миллиметры. Это короткое расстояние включает в себя согласованный импеданс, микрополосковую линию передачи и высококачественные разъемы BNC или SMA для устранения всех источников ухудшения, искажения и неопределенности калибровочного сигнала. Автоматическое внутреннее переключение сопротивления 50 Ом устраняет необходимость во внешних терминаторах при подключении к входам осциллографа с высоким сопротивлением. 9560 – для превосходной производительности ВведениеСертифицированный член семейства Active Head, 9560 еще раз подтверждает нашу приверженность калибровке осциллографов. Продолжая уделять внимание защите ваших инвестиций, 9560 Active Head является новейшим продуктом, который выполняет это обещание, позволяя нынешним пользователям 9500 обновить свое оборудование до любого статуса 9500B и воспользоваться преимуществами новейшего продукта и улучшения производительности. Модель 9560 способна воспроизводить сглаженную синусоидальную волну частотой 6 ГГц и длительностью фронта импульса всего 70 пс. В отличие от других калибраторов осциллографов, вы не ограничены импульсами фиксированной амплитуды. Технология Active Head Technology™ позволяет регулировать выходную амплитуду от 4,44 мВ до 3,1 В, что позволяет тестировать усилители осциллографов вплоть до самых чувствительных диапазонов. Независимо от выбранной амплитуды контролируемая фильтрация сигналов гарантирует, что все высокоскоростные фронты имеют точно определенное распределение энергии гармоник. Полная функциональность Полоса отклонения по вертикали и горизонтали Быстрый возврат на землю с амплитудой от 4,44 мВ до 3,1 В и временем нарастания/спада 70 пс, 150 пс или 500 пс позволяет проверить импульсную характеристику и полосу пропускания усилителей вертикального отклонения/усиления осциллографа. Фронты высокого уровня до 210 В пик-пик проверяют динамические характеристики входных аттенюаторов. Выровненные синусоидальные волны до 600 МГц, 1,1 ГГц, 3,2 ГГц или 6 ГГц с диапазоном амплитуд от 4,44 мВ до 5,56 В пик-пик при мощности 50 Вт (8,88 мВ - 5,56 В пик-пик до 50 Вт) с помощью головки позволяют калибровка полосы пропускания осциллографа 956 Вт. Они также калибруют ось Z и полосу горизонтального отклонения. Двойные синусоидальные выходы калибруют чувствительность запуска осциллографа и все другие функции, для которых обычно требуется разветвитель в соединительном кабеле. Увеличение вертикального отклонения Уровни постоянного тока и прямоугольные сигналы от 10 Гц до 100 кГц регулируются до 220 В с 5-значным разрешением по амплитуде с точностью 0,025 % для постоянного тока и прямоугольными импульсами 0,05 % — более чем достаточно для калибровки 12-битной оцифровки и 14-битного вертикального отклонения. диапазоны. интерполяционные осциллографы. Модель 9500B даже проверяет входное сопротивление осциллографа перед подачей высокого напряжения для защиты входных концов мощностью 50 Вт. Автоматическое переключение на выходное сопротивление 50 Ом дает одинаковые формы сигналов при амплитуде до 5,56 В (за исключением 9560, где сопротивление источника компенсируется путем пересчета минимальной амплитуды, т.е. 8,88 мВ – 5,56 В пик-пик в 50 Ом). Точность временной развертки Временные метки охватывают диапазон калибровки временной развертки от 0,2 нс до 50 с на деление. Выбор четырех стилей, а также возможность выделения каждого десятого маркера путем увеличения его амплитуды обеспечивает оптимальную видимость на аналоговых и цифровых осциллографах с памятью. Квадратурные и импульсные маркеры также можно использовать для калибровки джиттера временной развертки. В комплекте с высокостабильным эталонным кристаллом калибраторы 9500B имеют точность синхронизации ± 0,25 ppm, уровень, необходимый для калибровки новейших DSO. Дополнительные функции калибровки Дополнительные функции 9500B позволяют калибровать функции осциллографа, которые часто упускаются из виду в других калибраторах. Постоянный ток и ток прямоугольной формы до 100 мА калибруют датчики тока Композитные видеосигналы проверяют функции телевизионных синхронизирующих разветвителей. Линейные пандусы калибруют маркеры уровня запуска и проверяют наличие недостающих битов в DSO. При сильноточных импульсах от 5 до 20 В проверьте защиту терминатора 50 Вт. Нулевой наклон точно сглаживает фронты импульсов для оценки задержки канала в многоканальных диапазонах. Вход AUX IN направляет сигналы внешней калибровки на разъем BNC/SMA активной головки. Функции импеданса и емкости напрямую измеряют входное сопротивление осциллографа. Выходы короткого замыкания/обрыва цепи позволяют проверить ток утечки на входе осциллографа.
