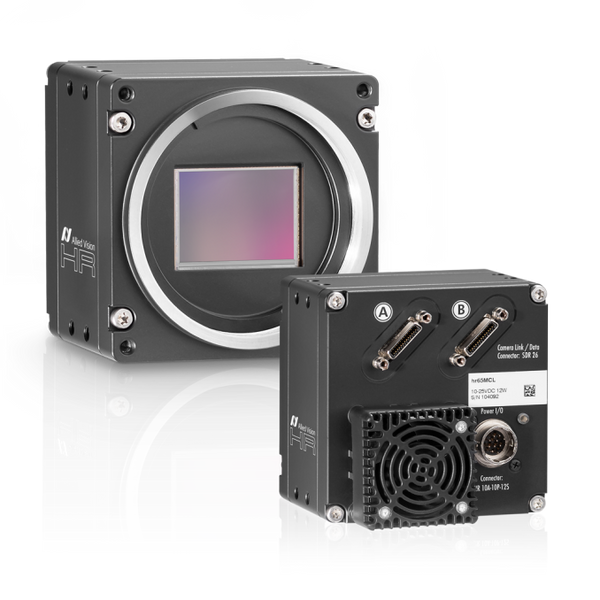

Промышленная цветная камера Allied Vision hr65CCL 65 МП Camera Link
Downloads:
PDF Instruction 1
Промышленная камера Allied Vision hr65CCL представляет собой сверхвысокоразрешающую систему технического зрения, разработанную для сложных задач промышленной автоматизации. Основой камеры является передовой CMOS-сенсор Gpixel GMAX3265 с разрешением 65.00 МП (9344 x 7000 пикселей), обеспечивающий высокую детализацию и скорость съемки до 13 кадров в секунду. Глобальный затвор (Global Shutter) гарантирует отсутствие искажений при съемке быстродвижущихся объектов.
Передача данных осуществляется через высокоскоростной цифровой интерфейс Camera Link 80-bit с разъемами SDR, что обеспечивает минимальную задержку и стабильную передачу массивов данных. Камера оснащена встроенной памятью 32 МБ и мощным FPGA для аппаратной обработки изображений, включая коррекцию плоского поля (FFC), исправление битых пикселей (DPC) и пользовательские таблицы градаций серых тонов (LUT).
Прочный металлический корпус размером 76 x 70 x 70 мм снабжен резьбовым креплением M58x0.75 и фильтром IR-Cut 680 для отсечения ИК-спектра, обеспечивающего точную цветопередачу в видимом диапазоне.
Сфера применения
- Автоматизированный оптический контроль (AOI) печатных плат и электронных компонентов
- Инспекция дисплейных панелей (FPD, OLED, LCD) на микродефекты
- Контроль качества кремниевых пластин и полупроводникового производства
- Аэрофотосъемка, картографирование и панорамный мониторинг
- Высокоточная метрология и сканирование крупногабаритных изделий
Характеристики
| Параметр | Значение |
| Модель | hr65CCL (Код продукта F004145) |
| Сенсор | Gpixel GMAX3265 CMOS |
| Разрешение | 9344 × 7000 (65.00 МП) |
| Размер сенсора | 29.9 × 22.4 мм (диагональ 37.36 мм, тип 2.3) |
| Размер пикселя | 3.20 мкм × 3.20 мкм |
| Тип затвора | Global Shutter (глобальный затвор) |
| Спектр / Фильтр | Цветная / 400–1000 нм (с фильтром IR-Cut 680) |
| Макс. частота кадров | 13 к/с |
| Цифровой интерфейс | Camera Link 80-bit (разъемы SDR) |
| Динамический диапазон / SNR | 65.6 дБ / 40 дБ |
| Форматы пикселей | Bayer8, Bayer10 (8-bit, 10-bit) |
| Диапазон выдержки | от 21 мкс до 60 с |
| Усиление (Gain) | 0.0 дБ до 18.0 дБ |
| Интерфейсы ввода/вывода | 12-pin Hirose HR10A-10P-12S (2x 24V in, 4x Open drain, 1x RS232, 1x Opto-in) |
| Питание | 10–25 В постоянного тока, потребление 9 Вт (типичное) |
| Крепление объектива | M58x0.75 |
| Габариты и вес | 76 × 70 × 70 мм, 420 г |
| Встроенная память | 32 МБ Flash |
| Класс защиты | IP30 |
Комплектация
- Промышленная цветная камера Allied Vision hr65CCL
- Защитная крышка байонета M58
