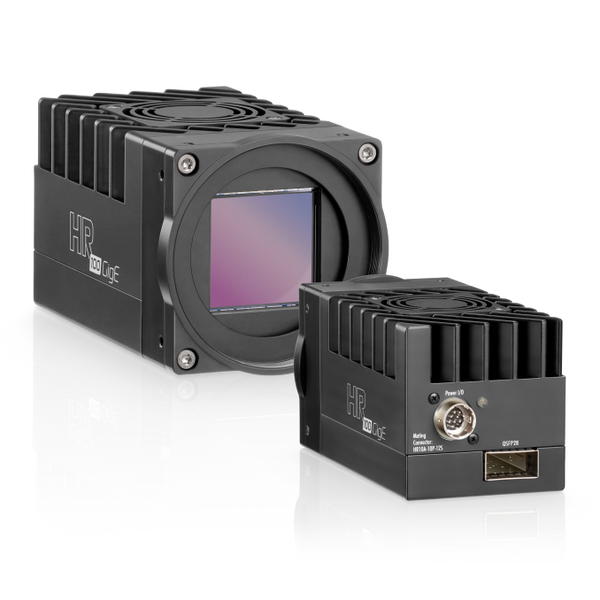

Высокоскоростная 100GigE камера Allied Vision hr929M100GE-FF
Downloads:
PDF Instruction 1
Промышленная камера Allied Vision hr929M100GE-FF — это передовое решение для систем машинного зрения с высокой пропускной способностью. Оснащенная монохромным 50.40-мегапиксельным CMOS-сенсором Sony IMX929 с глобальным затвором (Global Shutter), камера обеспечивает невероятную четкость детализации при экстремальных скоростях съемки. Цифровой интерфейс 100GigE на базе разъема QSFP28 полностью устраняет задержки передачи данных при сверхвысоком разрешении.
Поддержка стандарта GigE Vision 3.0 и технологии RDMA гарантирует передачу кадров в память без участия процессора, обеспечивая стабильную частоту до 225 кадров в секунду. Встроенный буфер RAM объемом 4032 МБ и Flash-память 32768 МБ гарантируют надежное хранение данных при пиковых нагрузках. Исполнение Flat Front и эффективный отвод тепла позволяют эксплуатировать прибор в сложных промышленных условиях.
Сфера применения
- Высокоскоростная инспекция полупроводников и печатных плат
- Оптический контроль качества дисплейных панелей
- Аэрофотосъемка, картография и фотограмметрия
- Научные исследования и лазерная анемометрия (PIV)
- Высокоточная диагностика железнодорожной инфраструктуры
Характеристики
| Параметр | Значение |
| Модель | hr929M100GE-FF (Артикул: F004314) |
| Модель сенсора | Sony IMX929 CMOS (Моно) |
| Тип сенсора | Матричный, Global Shutter (Оптический формат 1.8) |
| Разрешение | 8200 × 6152 (50.40 МП) |
| Размер пикселя | 2.74 мкм × 2.74 мкм |
| Спектральный диапазон | от 400 нм до 1000 нм (Защитное стекло K9 AR 400-850нм) |
| Максимальная частота кадров | 225 к/с |
| Интерфейс | 100GigE (Разъем QSFP28) |
| Стандарт видео | GigE Vision 3.0 с поддержкой RDMA |
| Разрядность / Форматы | 8/10/12 бит (Mono8, Mono10, Mono12) |
| Выдержка | от 8 мкс до 60 с |
| Усиление (Gain) | от 0.0 дБ до 48.0 дБ |
| Встроенная память | 4032 МБ RAM, 32768 МБ Flash |
| Интерфейсы ввода/вывода | 12-pin Hirose (2x 24V Вход, 2x Open Drain Выход, RS422 Вход/Выход) |
| Питание | 24 - 25 В DC (Типичное потребление 30 Вт) |
| Рабочая температура | от -10 °C до +60 °C (корпус) |
| Габариты и вес | 92 × 58 × 58 мм, 550 г |
| Крепление объектива | Flat Front (FF) |
| Класс защиты | IP30 |
Комплектация
- Камера Allied Vision hr929M100GE-FF
- Технический паспорт и руководство по быстрому запуску
- Справочная документация по подключению Hirose 12-pin
