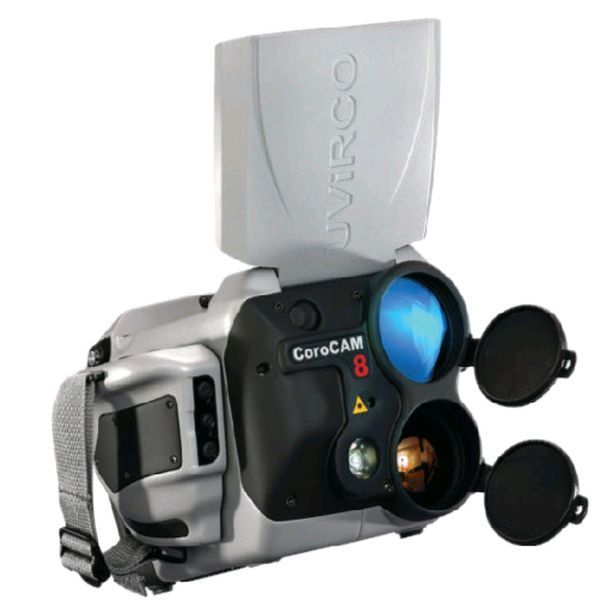

Камера визуализации коронных разрядов CoroCAM 8HD

CoroCAM® 8HD представляет собой комбинацию радиометрической тепловизионной камеры FLIR® LWIR, солнечной слепой УФ-камеры и HD-камеры видимого диапазона.

CoroCAM® 8HD предназначен для использования профессиональными инспекторами высоковольтной инфраструктуры. Комбинация этих трех камер позволяет одновременно проводить тепловизионное и коронное сканирование, экономя время и силы. Совместное расположение электрических разрядов и горячих точек позволяет инспектору лучше понять причину неисправности.

Камера FLIR® LWIR предоставляет радиометрическую информацию с высоким разрешением. Модуль LWIR 640×512 пикселей оснащен объективом с углом обзора 10,4° × 8,3° FOV F/1,25, что оптимально подходит для осмотра объектов надземной инфраструктуры.

CoroCAM® 8HD оснащен системой визуализации УФ-излучения без солнечного излучения, аналогичной той, что используется в CoroCAM® 6HD. Доступны расширенные функции улучшения изображения UVc для повышения чувствительности (регулируемая длинная интеграция и слепой режим без солнечного излучения*), уменьшения ложных сигналов (настраиваемое шумоподавление и пороговый уровень) и улучшения видимости капли, указывающей на разряд (настраиваемый приоритет фона, прозрачность капли). и Blob False Color). Эта система визуализации мирового класса в УФ-диапазоне работает в паре с HD-камерой видимого диапазона с большим зумом, что позволяет достичь IFOV (мгновенного поля зрения) 0,01917 мрад/∆K, равного 52,1629, для видимого канала.

Файлы UCF представляют собой файлы на основе XML, используемые для записи несжатых отображаемых, необработанных УФ-и радиометрических тепловизионных изображений, настроек камеры и значений калибровки в одном файле.
