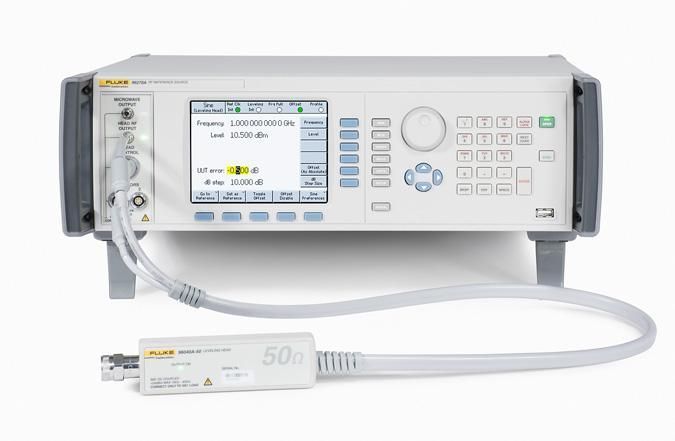

Fluke 96270A Опорный источник 27 ГГц с низким фазовым шумом

Охватывайте широкий спектр радиочастотных задач с помощью одного прибора Модель 96270A калибрует широкий спектр рабочих нагрузок радиочастотных калибровочных устройств, в том числе: Анализаторы спектра, включая более высокочастотные модели Радиочастотные датчики мощности Измерители и анализаторы модуляции Измерительные приемники Частотомеры Радиочастотные аттенюаторы и компоненты Высокочастотные осциллографы ... и многое другое Калибровка этих элементов упрощает метрологию, поскольку у вас меньше источников ошибок и неопределенностей, чем при использовании традиционных систем радиочастотной калибровки. «Что вкладываете, то и получаете» точность и чистота сигнала Модель 96270A подает чистые и точные сигналы уровня непосредственно на вход проверяемого оборудования точно так, как вы установили их на передней панели. Эта уникальная функция «Что вы настроили, то и получите» помогает избежать потерь, ошибок несоответствия и неопределенностей, вызванных кабелями, другими устройствами и межсоединениями, устраняя сложные настройки и трудоемкие методы, которые в противном случае необходимы для получения точных результатов при сборе данных. Для сигналов низкого уровня используйте 96270A с прочной прецизионной головкой эквалайзера в версиях на 50 Ом или 75 Ом. Головка передает более низкие частоты до 4 ГГц непосредственно на вход проверяемого оборудования с широким динамическим диапазоном, уменьшая потери, шум, помехи и ошибки несогласования, а также поддерживая целостность сигнала низкого уровня во всем динамическом диапазоне 154 дБ. уровни -130 дБм. Для сигналов более низкого уровня и более широкого частотного диапазона до 27 ГГц используйте 96270A с микроволновым выходом и комплектом высокочастотной коррекции, чтобы реализовать преимущества доставки и точности сигнала. Избегайте обширных измерений и расчетов при проведении самохарактеризации. 96270A может «самоопределять» или профилировать свой выходной сигнал для учета потерь и затухания от компонентов системы, таких как кабели, аттенюаторы, разветвители и разъемы, эффективно создавая опорную плоскость сигнала непосредственно при подключении к входу проверяемого оборудования. Этот профиль коррекции уровня частоты/амплитуды хранится в памяти 96270A, в которой можно хранить до 30 профилей для различных конфигураций выходов и межсоединений. Используя профиль, 96270A автоматически применяет данные коррекции уровня и точно обеспечивает настройку уровня сигнала пользователя в опорной плоскости, установленной на входе проверяемого оборудования. В результате вы экономите время, поскольку вам не нужно измерять, рассчитывать и применять поправочные коэффициенты к каждому компоненту системы доставки сигналов. Больше, чем просто радиочастотный калибратор Многие приложения в области исследований и разработок, производственных испытаний и ATE требуют более высокой производительности, чем может обеспечить генератор сигналов общего назначения. Если широкий частотный охват, частотное разрешение, низкие гармоники, фазовый шум и побочные эффекты, уровень сигнала и точность затухания и/или динамический диапазон являются критическими параметрами, 96270A является идеальным решением. Сократите стоимость вашей системы радиочастотной калибровки вдвое Являясь центральным инструментом в высокопроизводительной системе калибровки анализатора радиочастотного спектра, 96270A может сократить ваши затраты вдвое или более. Модель 96270A заменяет все эти «типичные» части системы радиочастотной калибровки: До пяти источников сигнала (от аудио/функциональных генераторов до генераторов радиочастотных и микроволновых сигналов и источников низкофазного шума) Измерители мощности Датчики мощности Ступенчатые аттенюаторы Фильтры Колодки Рукава Частотомер 300 МГц 96270A не только снижает первоначальные затраты и время, необходимые для приобретения, установки и настройки компонентов радиочастотной системы, но также снижает затраты на обслуживание и калибровку всего этого оборудования. Многим моделям анализаторов спектра, работающих на частотах ниже 27 ГГц, а также большинству датчиков мощности для полной калибровки требуется только 96270A. Модель 96270A также легче транспортировать, чем тяжелую стойку с оборудованием и аксессуарами, что делает ее оптимальным решением для калибровки на месте. Никаких дополнительных измерителей мощности, функциональных генераторов или счетчиков не требуется. Встроенный двойной измеритель мощности позволяет использовать 96270A в качестве измерителя мощности и выполнять радиочастотную калибровку без необходимости использования отдельного измерителя мощности. Вы можете заменить датчик мощности 40 ГГц, входящий в комплект модели 96270A/HF, на другую совместимую модель для выполнения измерений мощности на частотах до 67 ГГц. Внутренние возможности модуляции опорного источника 96270A делают его пригодным для применений, где к выходному сигналу необходимо применить точную модуляцию, например, для калибровки анализатора модуляции и тестирования времени развертки анализатора спектра с использованием АМ-сигнала с более точными скоростями модуляции. Вам не нужны дополнительные функциональные генераторы в качестве источника низкочастотной модуляции — 96270A предоставляет все это. Встроенный частотомер 300 МГц еще больше сокращает количество приборов, необходимых для радиочастотной калибровки. Предназначен для радиочастотной калибровки Многие системы радиочастотной калибровки собираются с использованием генераторов сигналов общего назначения, датчиков мощности.щупы и другие некалибровочные инструменты. С другой стороны, 96270A специально разработан для радиочастотной калибровки. Его пользовательский интерфейс предназначен для упрощения процессов калибровки таких устройств, как анализаторы спектра, измерители уровня радиочастот и приемники. Режимы смещения параметров, шага, относительного считывания и считывания ошибок проверяемого/проверяемого устройства позволяют работать точно и эффективно, следуя знакомым процедурам калибровки. Вам будет проще, чем когда-либо, определить производительность и допуски испытуемых агрегатов. На передней панели 96270A имеются специальные функциональные клавиши, контекстно-зависимые программные клавиши и яркий, легко читаемый цветной дисплей, который определяет уровни мощности (Вт или дБм), напряжения (среднеквадратичное или размах) с помощью знакомых множители и показательные формы. Вы можете легко переключаться между единицами измерения напряжения, мощности и дБм без потери входных данных или точности. В режиме считывания ошибок просто поверните вращающееся колесо, чтобы отрегулировать показания, и ошибка проверяемого оборудования отображается непосредственно в дБ, ppm или процентах. Простой, ориентированный на калибровку пользовательский интерфейс также облегчает поиск и устранение неисправностей, если во время процедуры ручной или автоматической калибровки возникает неожиданный результат или несоответствие. Современные характеристики фазового шума Благодаря низкому фазовому шуму, оптимизированному для низких и высоких частот смещения, а также характеристикам смещения от 1 Гц до 10 МГц, 96270A обеспечивает превосходные характеристики фазового шума, выходящие за рамки современных высокопроизводительных рабочих нагрузок. Данные о фазовом шуме включены в сертификат калибровки 96270A. Вместо того, чтобы полагаться исключительно на более консервативные гарантированные характеристики, пользователи имеют доступ к фактическим данным о производительности своего устройства. Гибкие конфигурации в соответствии с вашими потребностями и бюджетом. Разнообразие моделей, опций и аксессуаров позволяет вам приобрести необходимую производительность, а затем добавлять новые элементы по мере изменения и роста ваших потребностей. Базовый источник опорного сигнала 96270A имеет головку выравнивания сопротивлением 50 Ом. Модель 96270A/75 включает в себя головку с сопротивлением 50 Ом и 75 Ом. Выравнивающая головка обеспечивает сглаженные сигналы с глубоким ослаблением, модуляцией и низким фазовым шумом до 4 ГГц, охватывая 80 % контрольных точек любого анализатора спектра частот, включая высокочастотные модели, а также для калибровки линейности датчиков мощности. Сигналы в диапазоне от 1 МГц до 27 ГГц также поступают через микроволновый выход на передней панели 96270A с точностью, сравнимой с точностью большинства генераторов сигналов общего назначения. Опорный источник 96270A/HF включает комплект высокочастотной настройки, состоящий из датчика мощности Rohde & Schwarz 40 ГГц и разветвителя Agilent 11667B, а также микроволнового кабеля метрологического класса и прецизионного адаптера APC-3,5 мм. Эта конфигурация, использующая микроволновый выход 96270A, позволяет калибровать анализаторы спектра, датчики мощности и полосу пропускания высокочастотных осциллографов от 1 кГц до 27 ГГц. Датчик тока и делитель обеспечивают 96270A полностью автоматическую обратную связь, которая позволяет вам подавать точные, сглаженные сигналы высокой чистоты так, как вы их настраиваете на передней панели 96270A, в опорной плоскости выходного порта делителя и при входное соединение проверяемого оборудования. Низкоуровневый опорный источник СВЧ-сигнала 96270A/LL расширяет диапазон выходного СВЧ-сигнала от -4 дБм на разъеме передней панели (-10 дБм на выходе разветвителя комплекта высокочастотной коррекции) до -100 дБм для приложений, требующих более низких уровней. . сигналы на частотах до 27 ГГц. Эта функция незаменима для калибровки осциллографов, а также тестирования некоторых анализаторов спектра и датчиков мощности. 96270A/LL/HF включает в себя пакет высокочастотной коррекции и низкоуровневый микроволновый выход для максимально широкой рабочей нагрузки. Дополнительный фильтр фазового шума с широким сдвигом фазового шума 9600FLT, 1 ГГц, специально разработан для тестирования высокопроизводительного анализатора спектра с широким сдвигом фазового шума. Даже при наличии лучших генераторов сигналов с низким фазовым шумом технические специалисты иногда используют фильтры при тестировании фазового шума очень высокопроизводительных анализаторов спектра, чтобы снизить уровень шума на широких (высоких) частотах смещения и улучшить пределы испытаний. 9600FLT легко сочетается с 96270A как для настольного монтажа, так и для установки в стойку. Калибровка как система для обеспечения производительности системы Основная рама 96270A и юстировочная головка калибруются вместе как целостная система, что обеспечивает общую производительность системы. Каждый прибор 96270A поставляется с полным сертификатом калибровки, соответствующим стандарту ISO 17025, с данными по всем ключевым параметрам, включая уровень и затухание, выходной КСВН выравнивающей головки и фазовый шум. Вы можете быть уверены, что ваш 96270A можно отследить, а радиочастотная метрология и анализ неопределенностей станут намного проще и быстрее. Аккредитованная сертификация доступна для модели 96270A и головок с сопротивлением 50 Ом и 75 Ом. Выбираемый вход/выход задания частоты paрасширяет функциональность Выбираемый вход внешнего задания частоты доступен в качестве стандартной функции на задней панели 96270A. Вход позволяет синхронизировать частотный выход с внешним опорным сигналом, таким как рубидиевый стандарт Fluke Calibration 910R, для приложений, где важна высокая точность тактовой частоты или использование общего опорного сигнала частоты. Выход опорной частоты позволяет синхронизировать частоту проверяемого оборудования с помощью внутренней опорной тактовой частоты 96270A. Такая конфигурация часто необходима для минимизации ошибок смещения частоты, которые могут возникнуть между источником опорного сигнала и проверяемым оборудованием. Упростите тестирование частотных характеристик с помощью функций развертки 96270A. Радиочастотные приложения часто требуют качания частоты. Функции развертки 96270A упрощают ручные тесты частотных характеристик устаревших анализаторов спектра, а также измерения характеристик фильтров. Автоматизация с помощью программного обеспечения MET/CAL® для повышения эффективности Типичный автоматизированный процесс радиочастотной калибровки требует частого вмешательства оператора для изменения настроек тестирования, что ограничивает преимущества, которые может реализовать автоматизация. Автоматизация обхода может увеличить производительность системы калибровки на 25 и более процентов с помощью процедур, разработанных в калибровочном программном обеспечении MET/CAL. Fluke Calibration включает образец процедуры калибровки с помощью 96270A, которую вы можете использовать в качестве основы для создания дополнительных процедур радиочастотной калибровки для решения вашей уникальной рабочей нагрузки. Процедуры MET/CAL, созданные Fluke Calibration для моделей 9640A, также можно использовать для 96270A. Использование 96270A с другими решениями автоматизации Модель 96270A можно легко интегрировать в существующие автоматизированные системы и программное обеспечение. Экономия времени и повышение эффективности, обеспечиваемые 96270A, могут быть реализованы за счет структурирования последовательностей испытаний, чтобы в полной мере воспользоваться преимуществами его возможностей «подключись один раз, проверь много». Заменить генераторы сигналов в автоматизированных системах легко благодаря эмуляции GPIB многих продуктов, обычно встречающихся в таких системах. Модель 96270A имитирует модели HP3335A, HP8662/3A, HP 8663A, HP8340A, HP8360 B-серии, серии Agilent E8257 и Fluke Calibration 9640A, 9640A-LPN и 9640A Reference LPNX-LPNX.
