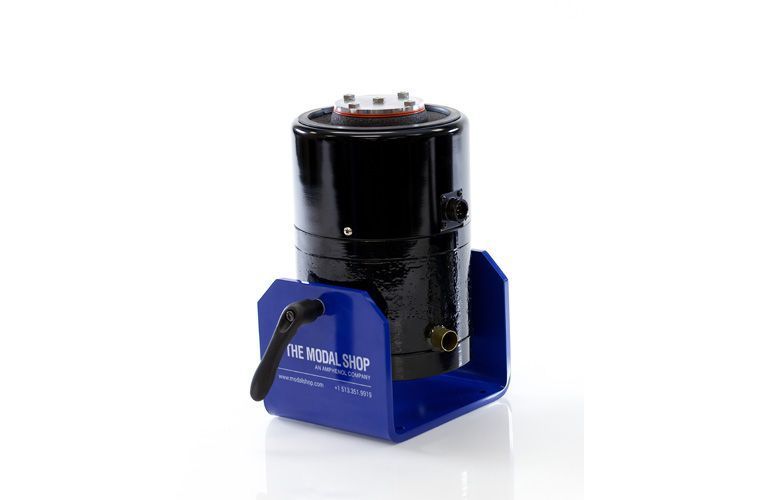

Вибростэнд Modal Shop 2110E

Проверка компонентов и узлов | Модель 2110E

Шейкер двойного назначения модели 2110E от Modal Shop представляет собой компактный и мощный вибрационный вибратор, обеспечивающий синусоидальное усилие до 110 фунтов-силы на пик. Большой якорь (стол платформы диаметром 3,25 дюйма / 8,3 см, поддерживающий полезную нагрузку до 10 фунтов / 4,5 кг) делает вибросито идеальным для традиционных испытаний компонентов и узлов на контроль вибрации. Устройство также разработано с арматурой со сквозным отверстием и включает в себя патрон и цангу, что обеспечивает простую настройку с помощью стингеров для экспериментальных приложений модального анализа. При использовании в этой конфигурации эти стингеры значительно упрощают настройку испытаний благодаря простому подключению к датчику силы и испытательной конструкции, а также помогают отделить ввод поперечной силы, сводя к минимуму ошибки измерения силы.

Основные моменты

Инновационная конструкция двойного назначения объединяет платформенный стол для традиционных испытаний на вибрацию с арматурой со сквозным отверстием для модальных исследований.

Платформенный стол диаметром 3,25 дюйма (8,3 см) поддерживает полезную нагрузку до 10 фунтов (4,5 кг)

Арматура со сквозным отверстием с зажимным патроном и цангой обеспечивает простую установку с помощью модальных стингеров.

Легкий и портативный - весит всего 56 фунтов (25 кг)

Цапфовое основание с ручками EasyTurn™ обеспечивает гибкость и полный поворот при позиционировании и выравнивании вибростенда.

Ход поршня 1,0 дюйма (25,4 мм) и широкий диапазон частот (до 6500 Гц) позволяют использовать его в самых разных областях.

Принудительное воздушное охлаждение, достаточное для обеспечения полной производительности шейкера (110 фунтов силы / 489 Н)

Вибростенд поставляется в стандартной опорной цапфе с ручками EasyTurn™, позволяющими вращать его для легкой установки и выравнивания. Это также облегчает крепление вибростенда болтами как с виброизоляционными креплениями, так и без них. Особенности включают прочную систему подвески, которая сводит к минимуму требования к испытательным приспособлениям и связанные с этим проблемы с наведением приспособлений. Его ход 1 дюйм (25,4 мм), широкий частотный диапазон (можно использовать до 6500 Гц) и инновационная конструкция платформы двойного назначения обеспечивают широкий спектр применений. Полевой источник питания встряхивателя интегрирован в усилитель мощности 2050E09-FS и включает блокировку охлаждения для защиты встряхивателя.
