MegiQ 4GHz 3 portu vektoru tīkla analizators VNA-0440e

VNA-0440e

• 2 + 1 portu VNA
• Signāla ģeneratora izeja
• Iebūvēts nobīdes (bias) sprieguma/strāvas ģenerators
• Frekvenču diapazons: 400 MHz – 4 GHz
• Mērīšanas jauda: no -30 līdz +5 dBm
• Reāllaika skenēšanas ātrums
• Portu kalibrācija
• Parametriskā skenēšana
• Saskaņošanas shēmu kalkulators
• TDR un laika loga funkcijas

VNA-0440e ir pilnībā divvirzienu 2½-portu vektoru tīkla analizators, kas tiek vadīts no datora, izmantojot USB savienojumu.

Iekļautā programmatūra sniedz pilnīgu kontroli pār mērījumiem, iestatījumiem, datu glabāšanu un atskaišu sagatavošanu.

Šis VNA ir ideāli piemērots dažādu mikroshēmu, piemēram, antenu, vājinātāju, pastiprinātāju u.c., mērīšanai. Tā frekvenču diapazons ietver lielāko daļu populāro telekomunikāciju joslu: GSM-GPRS-LTE, Wifi, DECT, GPS, ISM, Zigbee, Bluetooth.

VNA programmatūrā ir iebūvēts saskaņošanas shēmu kalkulators, kas aprēķina saskaņošanas shēmu pēc mērījuma rezultātiem un reāllaikā modelē tās darbību.

Tāpat ir pieejamas atstarošanas laika domēna (TDR) funkcijas, lai analizētu impedanci laikā (attālumā).

Pateicoties kompaktajiem izmēriem, analizatoru var izmantot tieši pie antenas lielās ierīcēs vai instalācijās. Tas ir lieliski piemērots arī mērījumiem uz vietas.

Papildu ģeneratora ports nodrošina papildus signāla izeju, kas ļauj mērīt 3-portu ierīces.

Iebūvētais nobīdes ģenerators nodrošina sprieguma/strāvas avotu no -12 V līdz +12 V un līdz 100 mA. Katru no trim portiem var pieslēgt pie nobīdes sprieguma, zemes vai atstāt atvērtu.

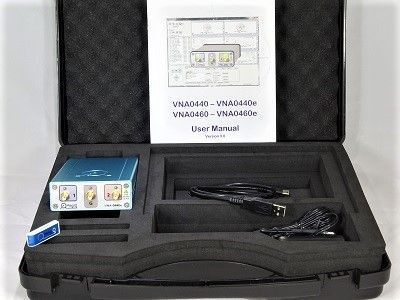

Komplektācijā ietilpst:

• VNA-0440e

• Datora programmatūra mērījumu vadībai, datu un iestatījumu saglabāšanai, analīzei, atskaišu sagatavošanai u.c.

• Barošanas bloks un USB kabelis

• Dokumentācija

• Pārnēsāšanas somiņa
