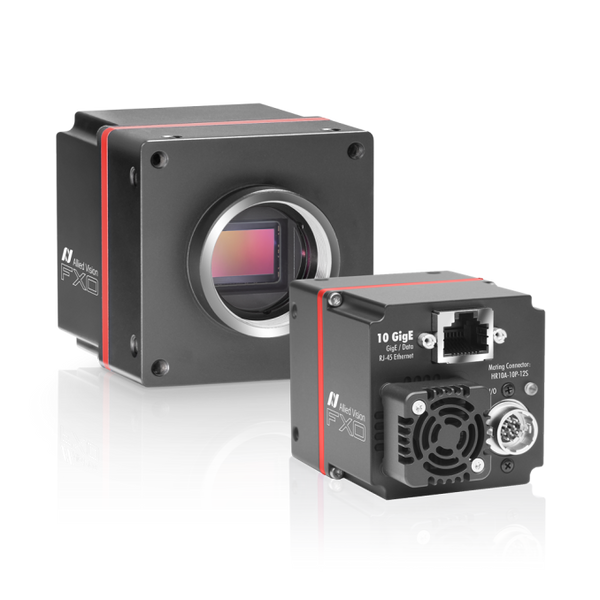

Allied Vision fxo547CXGE 10GigE Rūpnieciskā Kamera
Downloads:
PDF Instruction 1
Mūsdienīgā Allied Vision fxo547CXGE ir liela ātruma mašīnredzes kamera ar augstas klases Sony IMX547 CMOS sensoru. Tā nodrošina 5.00 megapikseļu izšķirtspēju ar iespaidīgu kadrēšanas ātrumu 124 kadri sekundē, nosakot jaunus standartus reāllaika attēlu apstrādes sistēmām. Modernā 10GigE saskarne nodrošina īpaši ātru datu pārraidi atbilstoši GigE Vision 2.0 standartam.
Kamera ir izstrādāta prasīgām industriālās automatizācijas vajadzībām. Pateicoties globālajam slēdzim (Global Shutter), kamera novērš jebkādus attēla kropļojumus, fotografējot ātri kustīgus objektus. Iebūvētā 896 MB operatīvā atmiņa un FPGA funkcijas, piemēram, PTP IEEE 1588 protokols, aparatūras palaidēji un PWM vadība, nodrošina precīzu visas sistēmas sinhronizāciju.
Izturīgais IP30 alumīnija korpuss, Power over Ethernet (PoE) atbalsts un universālais Hirose 12-pin savienotājs ļauj ērti integrēt kameru automatizētās optiskās pārbaudes (AOI) sistēmās un šķirošanas līnijās.
Pielietojuma joma
- Automātiskā optiskā kontrole (AOI) elektronikas ražošanā
- Precīza kvalitātes kontrole pusvadītāju rūpniecībā
- Virsmas defektu skenēšana liela ātruma ražošanas līnijās
- Robotizētā vadība un liela apjoma šķirošanas iekārtas
- Inteliģentās transporta sistēmas (ITS) un satiksmes kontrole
- Biomedicīnas attēlu apstrāde un laboratoriju automatizācija
Specifikācijas
| Parametrs | Vērtība |
| Produkta kods | F002125 |
| Sensora modelis | Sony IMX547 CMOS Krāsu |
| Slēdža tips | Global Shutter |
| Izšķirtspēja | 2448 x 2048 (5.00 MP) |
| Pikseļa izmērs | 2.74 µm x 2.74 µm |
| Sensora optiskais formāts | 1/1.8 colla (8.75 mm) |
| Maks. kadru ātrums | 124 fps |
| Digitālā saskarne | 10GigE (RJ-45) |
| Mašīnredzes standarts | GigE Vision 2.0 |
| Dinamiskais diapazons | 72 dB |
| Signāla un trokšņa attiecība (SNR) | 39 dB |
| Ekspozīcijas laiks | no 6 µs līdz 60 s |
| Pastiprinājums (Gain) | no 0.0 dB līdz 48.0 dB |
| RAM atmiņas buferis | 896 MByte |
| Enerģijneatkarīgā Flash atmiņa | 32 MByte |
| I/O savienotājs | 12-pin Hirose HR10A-10P-12S (2x 24V In, 4x Open Drain Out, RS232, Opto In) |
| Barošana | 10 līdz 25 VDC vai Power over Ethernet (PoE) |
| Jaudas patēriņš | 9 W tipiski |
| Objektīva stiprinājums | C-Mount |
| Filtra stikls | IR-Cut 680 nm |
| Darba temperatūra | no -10 °C līdz +60 °C (korpuss) |
| Izmēri (G x Plat x Augst) | 76 x 50 x 50 mm |
| Svars | 240 g |
| Aizsardzības klase | IP30 |
Komplektācija
- Allied Vision fxo547CXGE 10GigE rūpnieciskā kamera
- C-Mount aizsargvāciņš
- Dokumentācija un ātrās darba uzsākšanas pamācība
