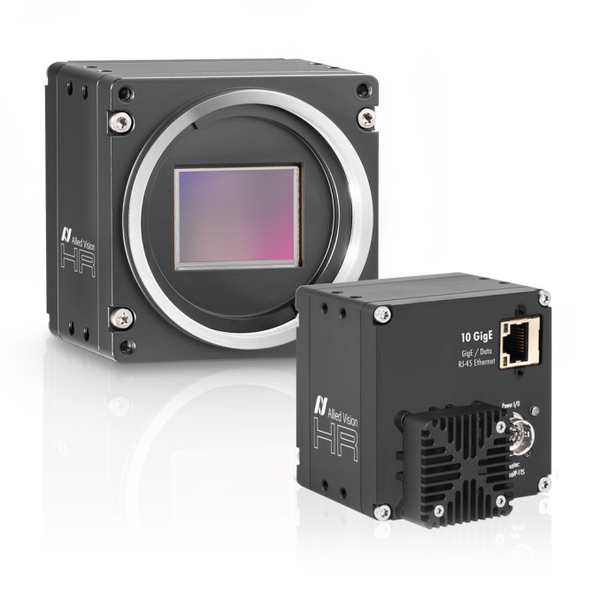

Industriālā 10GigE kamera Allied Vision hr65MXGE-G2 65 MP monohroma Global Shutter
Downloads:
PDF Instruction 1
Industriālā kamera Allied Vision hr65MXGE-G2 ir īpaši augstas izšķirtspējas risinājums mašīnredzes sistēmām, kas aprīkots ar modernu Gpixel GMAX3265 CMOS sensoru. Ar 9,344 × 7,000 pikseļu izšķirtspēju un kadru uzņemšanas ātrumu līdz 17.4 kadriem sekundē, šī monohromā kamera ir paredzēta visprasīgākajām kvalitātes kontroles sistēmām.
Pateicoties ātrajam 10GigE digitālajam interfeisam saskaņā ar GigE Vision 2.0 standartu, ierīce nodrošina lielu datu pārraides joslas platumu lielos attālumos, izmantojot standarta RJ-45 savienojumu. Iebūvētās attēlu apstrādes funkcijas, piemēram, defektīvo pikseļu korekcija (DPC), ēnošanas korekcija un plakanā lauka korekcija (FFC), būtiski samazina datora slodzi.
Kamera ir izgatavota izturīgā IP30 korpusā ar izmēriem 76 × 70 × 70 mm un M58x0.75 objektīva stiprinājumu. Tā piedāvā visaptverošas GPIO ieejas un izejas, aparatūras sinhronizāciju un PoE+ atbalstu vieglai integrācijai industriālās sistēmās.
Pielietojuma joma
- Iespiedshēmu plašu un pusvadītāju automātiskā optiskā pārbaude (AOI)
- Displeju paneļu un OLED ekrānu defektu kontrole
- Augstas izšķirtspējas aerofotografēšana un kartogrāfija
- Saules bateriju un fotoelementu mikroplaisu pārbaude
- Rūpnieciskā virsmu un materiālu nepārtrauktā kontrole
- Medicīniskās diagnostikas iekārtas un laboratorijas analīze
Specifikācijas
| Parametrs | Vērtība |
| Modelis | hr65MXGE-G2 |
| Produkta kods | F004147 |
| Sensora modelis | Gpixel GMAX3265 |
| Sensora tips | CMOS Area Scan |
| Slēdža tips | Global Shutter |
| Izšķirtspēja | 9344 x 7000 (65.00 MP) |
| Sensora izmērs | 29.9 mm x 22.4 mm (Tip2.3) |
| Pikseļa izmērs | 3.20 µm x 3.20 µm |
| Spektrs | Monohroms / Redzamā gaisma (400 nm līdz 1000 nm) |
| Kadru ātrums | 17.4 fps |
| Dinamiskais diapazons | 65.6 dB |
| Signāla un trokšņa attiecība (SNR) | 40 dB |
| Ekspozīcijas laiks | no 22 µs līdz 60 s |
| Pastiprinājums (Gain) | no 0.0 dB līdz 18.0 dB |
| Digitālais interfeiss | 10GigE (RJ-45 savienotājs) |
| Standarts | GigE Vision 2.0 |
| Operatīvā atmiņa (RAM) | 448 MByte |
| Zibsnis atmiņa (Flash) | 32 MByte |
| I/O savienotājs | 12-pin Hirose HR10A-10P-12S |
| Barošana | 10 līdz 25 VDC vai PoE+ |
| Jaudas patēriņš | 15 W tipisks |
| Objektīva stiprinājums | M58x0.75 |
| Izmēri (G x Pl x A) | 76 mm x 70 mm x 70 mm |
| Svars | 420 g |
| Aizsardzības klase | IP30 |
Komplektācija
- Industriālā monohromā kamera Allied Vision hr65MXGE-G2
- M58 objektīva stiprinājuma aizsargvāciņš
- Lietošanas un uzstādīšanas pamācība
