Leybold kalibrēšanas sistēma CS 7

Vakuuma mērītāju kalibrēšanas sistēmas

Procesu uzticamībai nepieciešamas regulāras pārbaudes, regulēšana un vakuuma mērītāju un sensoru pārlieku kalibrēšana.

Ierīču iestatīšana sākotnējai vērtībai ir svarīga kvalitātes nodrošināšanas sastāvdaļa. Kalibrēti mērītāji tiek īpaši izmantoti gadījumos, kad tiek prasītas augstas atkārtojamības, saderības un testēšanas procesu kvalitātes prasības. Tāpat, ja ir nepieciešama skaidra atsauce daudziem esošajiem spiediena mērīšanas ierīču veidiem, kalibrēšana ir obligāta.

CS kalibrēšanas sistēmas ļauj pārbaudīt un kalibrēt vakuuma mērītājus ar noteiktu un nepieciešamo mērījumu precizitāti. Tas var notikt saskaņā ar Vācijas akreditācijas iestādes (DAkkS) vai jebkuru starptautisku standartu, kurā nepieciešamā mērījumu precizitāte jānosaka lietotājiem.

Šajā kontekstā termins „kalibrēšana” nozīmē mērījumu vērtību salīdzināšanu starp kalibrējamā mērītāja rādījumiem un tā dēvēto „atsauces mērītāju” vai „pārneses standartu”. Abiem mērītājiem jābūt pieslēgtiem pie vienas vakuuma kameras, kas izstrādāta atbilstoši ISO 3567 prasībām. Pašam atsauces mērītājam (kopā ar spiediena rādītāju un savienojuma kabeli) jābūt kalibrētam pret pārneses standartu, kas ir izsekojams, vismaz reizi gadā.

Mūsu atsauces mērītāji tiek sertificēti, salīdzinot tos ar PTB¹ pārneses standartu, ko nodrošina DAkkS² kalibrēšanas serviss Leybold GmbH.

1. PTB — Physikalisch-Technische Bundesanstalt, Berlīne (Fizikas un tehnoloģijas federālais institūts)

2. DAkkS — Deutsche Akkreditierungsstelle (Vācijas akreditācijas dienests)

Kopš 1981. gada mēs neatkarīgi kalibrējam visu ražotāju mērītājus un sensorus. Kalibrēšanas procesam tiek izsniegts DAkkS vai ražotāja sertifikāts. Ierīces ar nepietiekamu ilgtermiņa stabilitāti vai mērīšanas principiem, kas nav piemēroti kalibrēšanai, netiek kalibrētas.

Kalibrēšana var tikt veikta statiskā vai dinamiskā režīmā.

Statiskajā režīmā kalibrēšanas kamera ir izolēta no sūkņa sistēmas, un tiek pievadīts gāze līdz vēlamajam spiediena līmenim. Šai metodei nepieciešama zema iztvaikošanas ātruma nodrošināšana, kas tiek panākta ar tīru kameru un ilgstošu sūkšanu.

Dinamiskajā režīmā kameras spiediens tiek regulēts, izmantojot gāzes dozēšanas vārstu un droseles vārstu turbmolekulārā sūkņa ieplūdes pusē. Ieplūdes gāzes daudzums tiek manuāli līdzsvarots ar izsūcamo gāzi, lai nodrošinātu stabilu spiedienu.

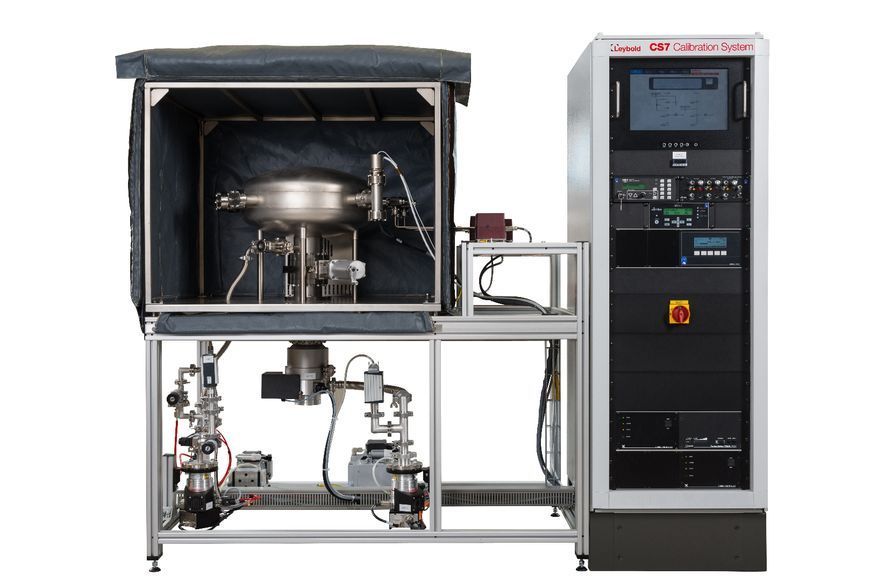

CS 7

Pielāgota sistēma kalibrēšanas diapazonam no 1000 mbar (Torr) līdz 1 x 10⁻⁷ mbar (Torr).
Parasti tiek izmantota pētniecības institūtos un kalibrēšanas laboratorijās.
Vakuuma mērītāju raksturlīkņu pārbaude.
Precīza vakuuma mērītāju kalibrēšana atbilstoši DAkkS vai citiem starptautiskiem standartiem.
Atkārtojamības nodrošināšana.
Vienkārši lietojamas kalibrēšanas sistēmas.
Kamera, turbmolekulārā sūkņa sistēma, vakuuma mērītāji un papildu komponenti atkarībā no kalibrēšanas spiediena.
