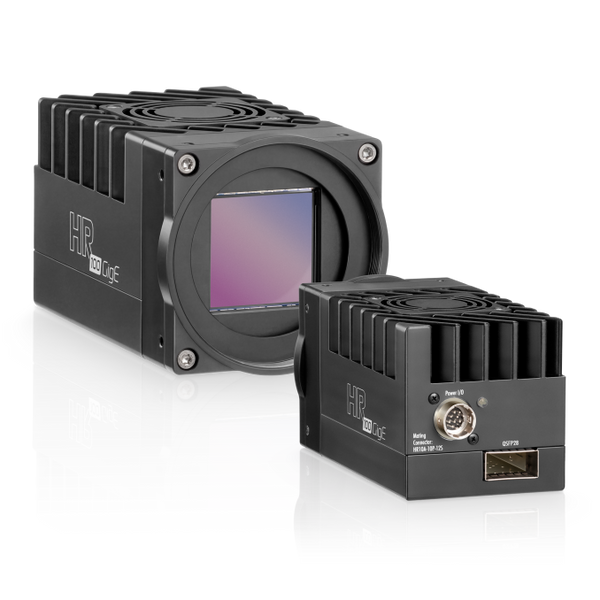

Pramoninė kamera Allied Vision HR100GigE hr929C100GE
Downloads:
PDF Instruction 1
Allied Vision hr929C100GE yra itin spartus pramoninis mašininio regėjimo fotoaparatas skirtas reikliausioms pramoninėms užduotims. Kameroje įdiegtas 50.40 megapikselių Sony IMX929 spalvotas CMOS jutiklis su globaliu užraktu leidžiantis fotografuoti iki 225 k/s sparta. Didelio pralaidumo 100GigE skaitmeninė sąsaja su QSFP28 jungtimi užtikrina greitą duomenų perdavimą be praradimų.
Integruota 4032 MB atminties buferio ir 32768 MB flash atmintis užtikrina nepertraukiamą duomenų srauto stabilumą. Pasižyminti GigE Vision 3.0 su RDMA palaikymu PTP laiko sinchronizavimu bei lanksčiais vartotojo nustatymais ši kamera lengvai integruojama į sparčias gamybos linijas ir patikros sistemas.
Naudojimo sritys
- Puslaidininkių plokštelių ir spausdintinių plokščių greita patikra
- Ekranų ir OLED skydelių kokybės kontrolė
- Aerofotografija ir geodezinės matavimo sistemos
- Automatinė optinė inspekcija elektronikos gamyboje
- Greitų judesių analitika sporto ir mokslo srityse
- Nepertraukiama plėvelės stiklo ir popieriaus gamybos kontrolė
Specifikacijos
| Parametras | Reikšmė |
| Modelio kodas | hr929C100GE (Gaminio kodas F004279) |
| Jutiklio modelis | Sony IMX929 CMOS Color |
| Jutiklio dydis | 22.47 mm x 16.86 mm (Tipas 1.8) |
| Pikselio dydis | 2.74 um x 2.74 um |
| Raiška | 8200 x 6152 pikselių (50.40 MP) |
| Užrakto tipas | Global Shutter (Globalus) |
| Spektro diapazonas | nuo 400 nm iki 1000 nm (IR Cut 680 filtras) |
| Maksimalus kadrų dažnis | 225 k/s |
| Bitų gylis | 8 bit, 10 bit, 12 bit |
| Išlaikymas | nuo 8 us iki 60 s |
| Stiprinimas (Gain) | nuo 0.0 dB iki 48.0 dB |
| Skaitmeninė sąsaja | 100GigE (QSFP28 jungtis) |
| Regėjimo standartas | GigE Vision 3.0 su RDMA palaikymu |
| Vidinė atmintis | 4032 MB RAM / 32768 MB Flash |
| Objektyvo tvirtinimas | M58x0.75 |
| Sąsajos I/O | 1 x RS422 in, 1 x RS422 out, 2 x 24V in, 2 x Open drain out (12 pin Hirose) |
| Maitinimo įtampa | nuo 24 iki 25 VDC |
| Energijos sąnaudos | 30 W tipinis |
| Korpuso matmenys | 93 mm x 62 mm x 62 mm |
| Svoris | 550 g |
| Darbinė temperatūra | nuo -10 °C iki +60 °C |
| Apsaugos klasė | IP30 |
Pakuotės sudėtis
- Allied Vision HR100GigE hr929C100GE kameros korpusas
- Objektyvo tvirtinimo apsauginis dangtelis
- Saugos instrukcija ir trumpas vartotojo vadovas
