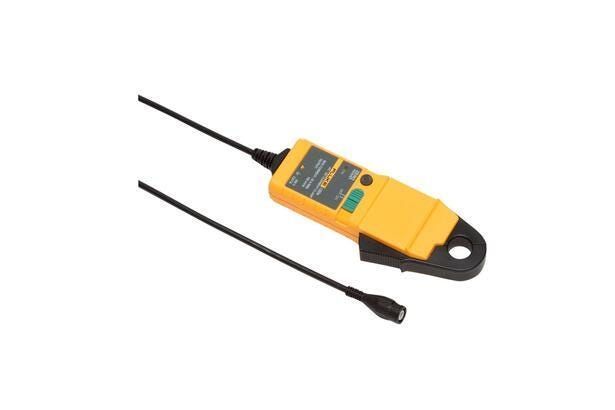

Srovės relės AC DC Fluke i30s 30A DC 20A AC 100kHz BNC CAT III 300V
Aprašymas
Aukšto tikslumo Srovės relės AC DC Fluke i30s 30A DC 20A AC 100kHz BNC CAT III 300V veikia Holo jutiklio pagrindu ir yra skirti srovei matuoti nenutraukiant grandinės. Pritaikyti jungti tiesiai prie oscilografų ir signalų registratorių per BNC jungtį, prietaiso Fluke i30s gnybtai palaiko dažnių juostą nuo DC iki 100 kHz. Šie srovės matavimo gnybtai matuoja nuolatinę srovę iki 30 A ir kintamąją srovę iki 20 A rms, užtikrindami aukštą matavimo tikslumą pagal CAT III 300 V saugos kategoriją.
Taikymo sritis
Naudojimo scenarijai:
- Signalo formos ir srovės pulsacijų analizė oscilografu galios elektronikoje
- Silpnos nuolatinės srovės valdymo grandinių bei automobilių jutiklių diagnostika
- Matavimai nenutraukiant grandinės pramoninėse automatikos linijose
- Maitinimo šaltinių bandymai bei derinimas elektronikos laboratorijose
Specifikacijos
| Parametras | Reikšmė |
| Nurodytas srovės diapazonas | 30 mA iki 30 A DC, 30 mA iki 20 A AC rms |
| Naudojamas srovės diapazonas | 5 mA iki 30 A DC, 30 mA iki 20 A AC rms |
| Dažnių diapazonas | Nuo DC iki 100 kHz (-0.5 dB) |
| Išėjimo jautrumas | 100 mV/A |
| Bazinė paklaida (esant +25°C) | DC: +/- 1% rodmens +/- 2 mA; AC: +/- 0.5 dB rodmens +/- 2 mA |
| Skiriamoji geba | +/- 1 mA |
| Išėjimo jungtis | BNC jungtis su apsauginiu 4 mm adapteriu |
| Maksimalus laidininko skersmuo | 19 mm |
| Saugos kategorija | IEC 61010-2-032: CAT III 300 V |
| Maitinimas / Veikimo laikas | 9 V šarminė baterija, 30 valandų |
| Kabelio ilgis | 2 m |
Komplektacija
- Srovės relės AC DC Fluke i30s
- BNC adapteris į 4 mm kištukus
- 9 V šarminė baterija
- Vartotojo instrukcija
