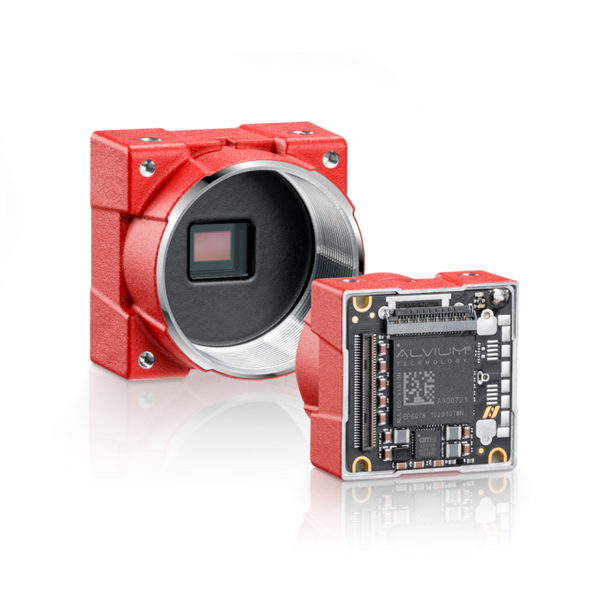

Pramoninė vaizdo kamera Allied Vision Alvium 1800 C-2040
Downloads:
PDF Instruction 1
Alvium 1800 C-2040 yra aukštos kokybės MIPI CSI-2 vaizdo kamera, skirta įmontuojamoms vaizdo sistemoms, turinti aukščiausios klasės Sony IMX541 Pregius S CMOS jutiklį. Užtikrindama 20.40 MP raišką (4512 × 4512 taškų) prie 25 kadrų per sekundę greičio, ši kamera garantuoja nepriekaištingą vaizdo kokybę. Jos Global Shutter išlaikymas užtikrina aiškų fiksuojamų greitai judančių objektų vaizdą be jokių iškraipymų.
Kamera naudoja efektyvią MIPI CSI-2 sąsają su iki 4 linijų, pasižyminčią didele duomenų perdavimo sparta ir minimaliomis centrinio procesoriaus apkrovomis. Kompaktiški matmenys (26 × 29 × 29 mm) bei mažos energijos sąnaudos (3.7 W) leidžia lengvai integruoti kamerą į apribotos erdvės OEM įrenginius ir robotikos sistemas.
Turėdama vidines vaizdo apdorojimo funkcijas, platų taškų formatų palaikymą bei 68% kvantinį efektyvumą esant 529 nm bangos ilgiui, Alvium 1800 C-2040 užtikrina patikimą veikimą spektro diapazone nuo 300 nm iki 1100 nm sudėtingomis pramoninėmis sąlygomis.
Naudojimo sritys
- Automatinė optinė kokybės kontrolė (AOI) gamyboje
- Robotika ir autonominiai mobilieji robotai (AMR)
- Medicininė vaizdo diagnostika ir laboratorinė įranga
- Puslaidininkių ir mikroschemų gamyba
- Aerofotografija ir aukšto tikslumo stebėjimo sistemos
Specifikacijos
| Modelis | Alvium 1800 C-2040 |
| Jutiklio modelis | Sony IMX541 CMOS |
| Išlaikymo tipas | Global Shutter |
| Raiška | 4512 × 4512 (20.40 MP) |
| Kadrų dažnis | 25 fps |
| Pikselio dydis | 2.74 µm × 2.74 µm |
| Jutiklio dydis | 12.4 × 12.4 mm (Type 1.1) |
| Skaitmeninė sąsaja | MIPI CSI-2, iki 4 linijų |
| Bitų gylis | 12-bit |
| Kvantinis efektyvumas | 68% @ 529 nm |
| Spektro diapazonas | nuo 300 nm iki 1100 nm |
| Išlaikymo laikas | nuo 11 µs iki 10 s |
| Stiprinimas (Gain) | nuo 0.0 dB iki 48.0 dB |
| I/O jungtys | 2 programuojami GPIO |
| Maitinimas | 5 VDC per MIPI CSI-2 |
| Energijos sąnaudos | 3.7 W (tipinės) |
| Objektyvo tvirtinimas | C-Mount / CS-Mount |
| Matmenys | 26 × 29 × 29 mm |
| Svoris | 40 g |
| Darbinė temperatūra | nuo -20 °C iki +65 °C |
Pakuotės sudėtis
- Allied Vision Alvium 1800 C-2040 kameros modulis
- Objektyvo tvirtinimas (C-Mount arba CS-Mount pagal konfigūraciją)
- Trumpa naudojimo instrukcija ir saugos dokumentacija
