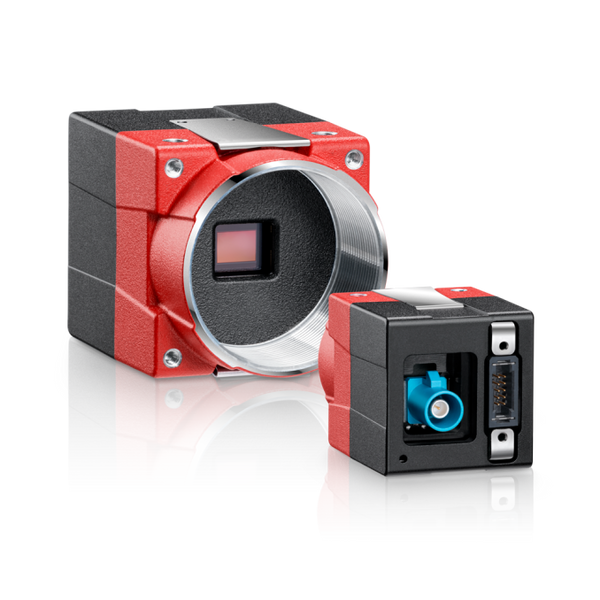

Allied Vision Alvium GM2-210 GMSL2 kamera
Downloads:
PDF Instruction 1
Pramoninė kamera Alvium GM2-210 yra pažangus sprendimas integruotoms vaizdo sistemoms, turintis ON Semi AR0521 CMOS jutiklį. Kamera užtikrina Full HD 1928 x 1088 pikselių raišką ir aukštą vaizdo kokybę esant mažoms energijos sąnaudoms. Naudodama sparčiąją GMSL2 sąsają MIPI CSI-2 pagrindu, ji leidžia perduoti duomenis ilgais kabeliais.
Modelis Allied Vision Alvium GM2-210 pasižymi lanksčia konstrukcija ir palaiko C-Mount, CS-Mount bei S-Mount objektyvų tvirtinimus. Kompaktiškas 41 x 29 x 29 mm korpusas ir 70 g svoris leidžia lengvai integruoti įrangą į ribotos erdvės sistemas. Kamera patikimai veikia nuo -20 °C iki 65 °C temperatūros diapazone.
Integruota 256 KB atmintinė ir FPGA procesorius užtikrina patikimą duomenų apdorojimą realiuoju laiku. Platus išlaikymo laiko diapazonas nuo 8 us iki 10 s bei stiprinimo valdymas garantuoja optimalų vaizdo gavimą bet kokiomis apšvietimo sąlygomis.
Naudojimo sritys
- Automobilių vaizdo sistemos ir pagalbos vairuotojui įranga
- Autonominiai mobilieji robotai ir logistikos sistemos
- Pramoninė kokybės kontrolė ir gamybos automatizavimas
- Eismo stebėjimo ir išmaniųjų miestų sistemos
- Medicinos ir laboratorinė įranga
Specifikacijos
| Parametras | Reikšmė |
| Modelis | Alvium GM2-210 |
| Jutiklio modelis | ON Semi AR0521SR |
| Jutiklio tipas | CMOS Area Scan |
| Užrakto tipas | Rolling shutter |
| Raiška | 1928 x 1088 (2.10 MP) |
| Pikselio dydis | 2.20 µm x 2.20 µm |
| Jutiklio dydis | 4.2 x 2.4 mm (Tipas 1/3.6) |
| Skaitmeninė sąsaja | GMSL2 (iki 4 linijų MIPI CSI-2) |
| Spektro diapazonas | nuo 300 nm iki 1100 nm |
| Kvantinis efektyvumas | 79 procentai ties 529 nm |
| Išlaikymo laikas | nuo 8 us iki 10 s |
| Stiprinimas | nuo 0.0 dB iki 24.1 dB |
| RAM buferis | 256 KByte |
| Vidinė atmintis Flash | 1024 KByte |
| Skaitmeniniai įėjimai/išėjimai | 2 programuojami GPIO |
| Maitinimas | 5 VDC per MIPI CSI-2 |
| Objektyvo tvirtinimas | C-Mount, CS-Mount, S-Mount |
| Darbinė temperatūra | nuo -20 °C iki 65 °C |
| Matmenys (I x P x A) | 41 x 29 x 29 mm |
| Svoris | 70 g |
Pakuotės sudėtis
- Allied Vision Alvium GM2-210 kameros modulis
- Pasirinktas objektyvo tvirtinimas (C-Mount, CS-Mount arba S-Mount)
- Jungties sąsaja (Coax arba STP)
- Trumpasis vadovas ir dokumentacija
