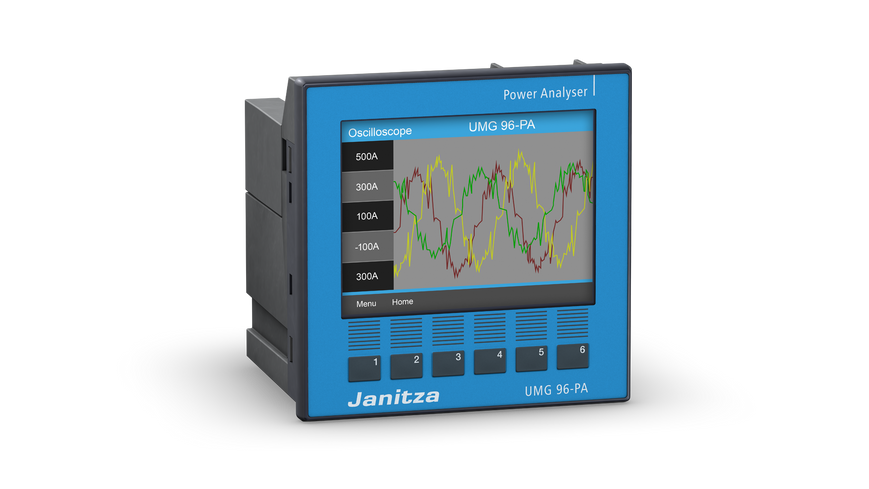

Modulinis galios analizatorius Janitza UMG 96-PA
Downloads:
PDF Instruction 1
PDF Instruction 2
Galios analizatorius UMG 96-PA yra kompaktiškas, modulinis prietaisas, skirtas tiksliam energijos duomenų surinkimui ir nuolatinei elektros tinklo kokybės stebėsenai. Įrenginys turi spalvotą grafinį ekraną ir patogią sąsają, montuojamas į skydą (96x96 mm) bei užtikrina visapusišką elektros tinklų kontrolę, padėdamas sumažinti energijos sąnaudas.
Prietaisas pasižymi aktyviosios energijos 0.2S tikslumo klase ir aukštos kokybės harmonikų analize iki 40-osios eilės. Papildomi moduliai leidžia prijungti nuotėkio srovės stebėseną (RCM), neutralės srovės matavimą, temperatūros jutiklius bei Ethernet sąsają su integruotu Modbus vartu.
Taikymo sritys
- Pramoninis energijos valdymas ir ISO 50001 atitiktis
- Elektros energijos kokybės stebėsena ir harmonikų analizė
- Profilaktinė priežiūra ir nuotėkio srovės kontrolė (RCM)
- Energijos sąnaudų apskaita ir paskirstymas pagal padalinius
- Duomenų integracija į SCADA sistemą per Modbus
Techninės charakteristikos
| Parametras | Reikšmė |
| Prietaiso tipas | Modulinis galios analizatorius |
| Aktyviosios energijos tikslumas | Klasė 0.2S (.../5 A) |
| Harmonikų analizė | 1 - 40 eilė (V / A) |
| Skaitmeniniai įėjimai | 3 |
| Skaitmeniniai / Impulsiniai išėjimai | 3 |
| Vidinė atmintis | 8 MB |
| Sąsajos | RS485, Ethernet (modulinė) |
| Palaikomi protokolai | Modbus RTU, Modbus TCP/IP, Modbus Gateway |
| Tinklo tipai | TT-Net, TN-Net |
| Viršįtampio kategorija | 600 V CAT III |
| Maitinimo įtampa (Artikulas 5232001) | 90-277 V AC, 90-250 V DC |
| Maitinimo įtampa (Artikulas 5232002) | 24-90 V AC, 24-90 V DC |
| Sertifikavimas | UL, ANSI |
| Ekranas | Spalvotas grafinis ekranas |
| Priekinio skydelio matmenys | 96 x 96 mm |
Komplektacija
- Janitza UMG 96-PA galios analizatorius
- Tvirtinimo elementai montavimui į skydą
- Montavimo ir saugos instrukcija
