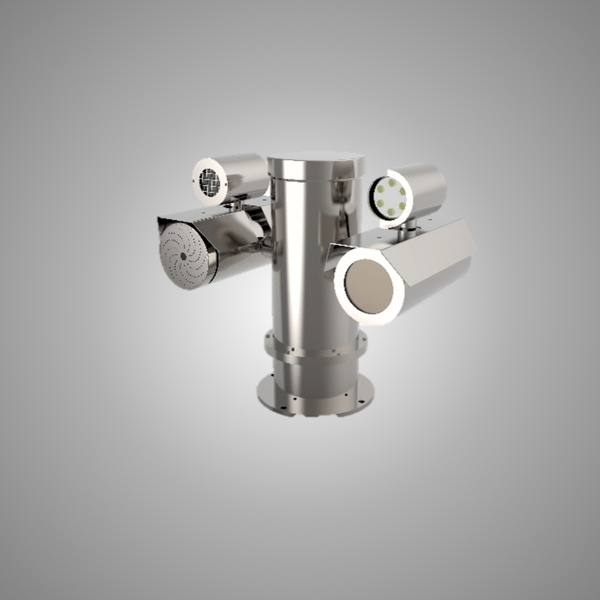

Sprogimui atspari akustinė ir lazerinė PTZ kamera Hertzinno HZ-PA-3EX
Downloads:
PDF Instruction 1
Hertzinno HZ-PA-3EX yra pažangi integruota sprogimui atspari PTZ kamera, skirta nuolatiniam metano dujų nuotėkio stebėjimui internetu pavojingose pramoninėse aplinkose. Įrenginyje suderintas didelio tankio 128 kanalų MEMS mikrofonų masyvas, pažangiausia TDLAS metano lazerinė technologija ir 2 MP optinė kamera su 32 kartų optiniu priartinimu.
304 markės nerūdijančio plieno korpusas atitinka IP68 apsaugos klasę ir Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db sertifikatus, užtikrinančius patikimą veikimą ekstremalioje temperatūroje nuo -40°C iki +65°C. Kamera vizualizuoja ultragarsinius nuotėkio signalus nuo 2 kHz iki 65 kHz dažnių juostoje iki 150 metrų atstumu ir matuoja CH4 koncentraciją iki 100 metrų atstumu.
Pramoninė integracija užtikrinama per standartinius tinklo protokolus, įskaitant Ethernet, RTSP, HTTP ir WebSocket. Su pilnu 360° nepertraukiamu sukimusi, 255 išankstinio nustatymo pozicijomis ir aukštu nuotėkio jautrumu nuo 0.035 L/min, HZ-PA-3EX suteikia visapusišką automatizuotą stebėjimą naftos, dujų ir chemijos pramonės objektuose.
Taikymo sritys
- Naftos ir dujų objektai: Vožtuvų, jungčių, kompresorių ir talpyklų stebėjimas pavojingose zonose.
- Chemijos gamyklos: Metano nuotėkio aptikimas technologiniuose įrenginiuose ir cheminio apdorojimo zonose.
- SND terminalai ir dujų stotys: Nuotolinis PTZ tikrinimas aukšto slėgio dujų paruošimo zonose.
- Dujotiekių infrastruktūra: Stacionarus vožtuvų stočių ir dujų perdavimo tinklų stebėjimas.
- Kompresorių stotys: Ankstyvas ultragarsinis nuotėkio lokalizavimas ir dujų koncentracijos sekimas.
Specifikacijos
| Modelis | HZ-PA-3EX |
| Produkto tipas | Sprogimui atspari akustinė ir lazerinė PTZ kamera |
| Apsaugos nuo sprogimo klasė | Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db |
| Apsaugos lygis | IP68 (Vandeniui ir dulkėms atspari) |
| Korpuso medžiaga | 304 nerūdijantis plienas |
| Akustinis jutiklis | 128 kanalų skaitmeninis MEMS mikrofonų masyvas |
| Akustinis dažnių plotis | 2 kHz – 65 kHz |
| Akustinio aptikimo atstumas | 0.3 m – 150 m |
| Akustinio vaizdo raiška | 1920 × 1080 |
| Metano jutiklis | TDLAS lazeris, 5 ppm jautrumas |
| Lazerio matavimo atstumas | 0–50 m (standartas) / 0–100 m (pasirinktinai) |
| Nuotėkio aptikimo jautrumas | 0.035 L/min @ 120 kPa (0.3m), 0.067 L/min @ 300 kPa (3m), 0.09 L/min @ 300 kPa (5m) |
| Optinė kamera | 2 MP, 32× optinis priartinimas |
| PTZ sukimosi diapazonas | Horizontaliai: 0°–360° nepertraukiamai, Vertikaliai: nuo -90° iki +90° |
| Išankstiniai nustatymai | 255 pozicijos |
| Ryšio sąsajos ir protokolai | Ethernet, RTSP, HTTP, WebSocket |
| Darbinė temperatūra | nuo -40°C iki +65°C |
| Maitinimo šaltinis | AC 110–230 V / DC 24 V |
| Svoris | 35 kg |
Pakuotės sudėtis
- Hertzinno HZ-PA-3EX akustinis ir lazerinis PTZ įrenginys
- Nerūdijančio plieno tvirtinimo kronšteinas
- Maitinimo ir sąsajos kabelių komplektas
- Sistemos programinė įranga ir integracijos vadovas
- Gamyklinis kalibravimo sertifikatas ir sprogimo saugos dokumentacija
