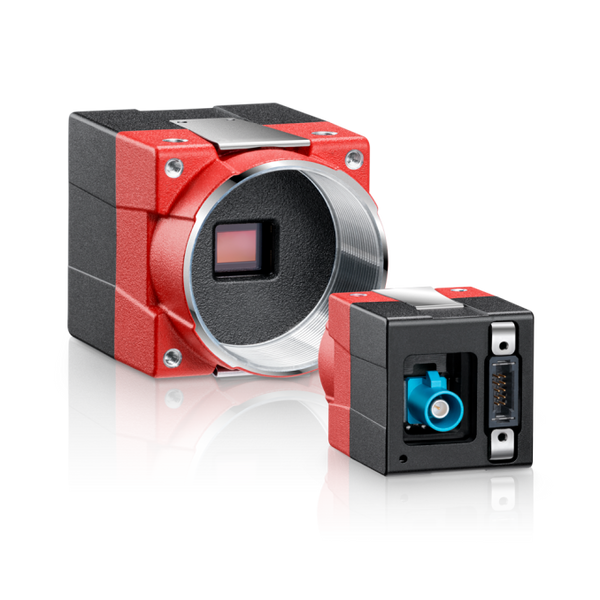

Įmontuojama FPD-Link III kamera Allied Vision Alvium FP3-508 Pol
Downloads:
PDF Instruction 1
Allied Vision Alvium FP3-508 Pol yra itin aukšto našumo pramoninė vaizdo kamera, skirta embedded vision sistemoms. Kameroje integruotas pažangus Sony IMX250 Polarizer CMOS jutiklis, gebantis matuoti šviesos polarizaciją keturiais kampais (0°, 45°, 90°, 135°). Tai leidžia analizuoti vidinius medžiagų įtempimus, pašalinti atspindžius ir tiksliai tikrinti skaidrius bei blizgius paviršius.
Naudodama FPD-Link III sąsają (remiantis MIPI CSI-2, iki 4 linijų), kamera palaiko ilgų kabelių jungtis kompaktiškose įrangos sistemose. Global Shutter funkcija bei 5.10 MP raiška (2464 × 2056) užtikrina aiškius vaizdus net ir greitai judančiose gamybos linijose.
Naudojimo sritys
- Stiklo ir plastiko vidinių įtempimų polarizacinis tyrimas
- Atspindžių mažinimas ir spidžių paviršių kokybės kontrolė
- Anglies pluošto kompozitų bei saulės elementų tikrinimas
- Automobilių pramonė ir robotikos embedded vision sistemos
- Pramoninio vaizdo sistemos, reikalaujančios ilgų jungiamųjų kabelių
Specifikacijos
| Modelis | Alvium FP3-508 Pol |
| Serija | Alvium FP3 |
| Skaitmeninė sąsaja | FPD-Link III, MIPI CSI-2 pagrindu, iki 4 linijų |
| Jutiklio modelis | Sony IMX250 Polarizer |
| Jutiklio tipas | CMOS Area Scan |
| Spalvingumas / Spektras | Monochrominis polarizacinis (300 nm iki 1100 nm) |
| Užrakto tipas | Global Shutter (GS) |
| Raiška | 2464 × 2056 (5.10 MP) |
| Jutiklio dydis | 8.5 × 1.7 mm (11.1 mm, Type 2/3) |
| Pikselio dydis | 3.45 µm × 3.45 µm |
| Bitų gylis | 8-bit, 10-bit, 12-bit |
| Monochrominiai formatai | GREY, RAW8, RAW10, RAW12, Y10, Y12 |
| Bayer formatai | BayerGR8, BayerGR10, BayerGR10p, BayerGR12, BayerGR12p |
| Išlaikymas | nuo 19 µs iki 10 s |
| Stiprinimas (Gain) | nuo 0.0 dB iki 48.0 dB |
| Skaitmeniniai I/O | 2 programuojamos neizoliuotos GPIO linijos |
| I/O jungtis | Coax / STP |
| Maitinimas | 5 VDC per MIPI CSI-2 sąsają |
| Integruota atmintis | RAM 256 KByte / Flash 1024 KByte |
| Darbinė temperatūra | nuo -20 °C iki +65 °C (korpusas) |
| Matmenys (I × P × A) | 41 × 29 × 29 mm |
| Objektyvo tvirtinimas | C-Mount / CS-Mount |
| Svoris | 70 g |
Komplektacija
- Allied Vision Alvium FP3-508 Pol kameros korpusas
- C-Mount arba CS-Mount adapteris
- Greitojo paleidimo ir saugos instrukcija
