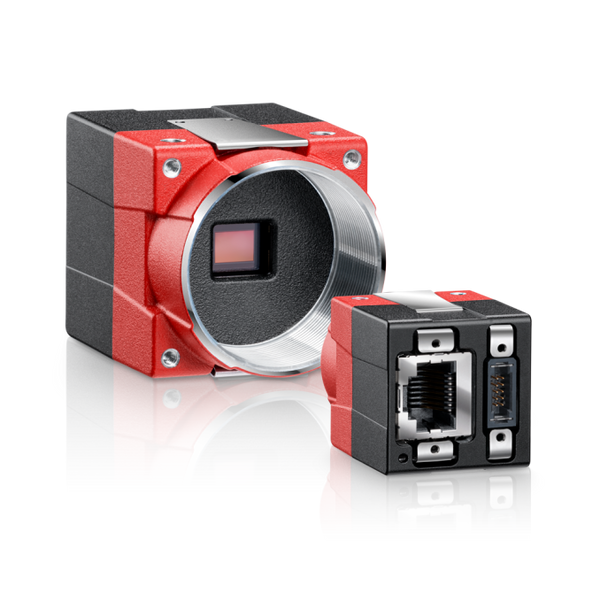

Pramoninė GigE kamera Allied Vision Alvium G1-158
Downloads:
PDF Instruction 1
Allied Vision Alvium G1-158 yra didelio našumo pramoninė GigE Vision kamera, skirta profesionalioms mašininio regėjimo ir gamybos automatizavimo sistemoms. Kameroje integruotas aukštos kokybės Sony IMX273 CMOS jutiklis su globalaus išlaikymo (Global Shutter) technologija, užtikrinantis itin aiškų 1.6 megapikselio raiškos (1456 × 1088) vaizdą iki 74 kadrų per sekundę greičiu. Vidinė Alvium ASIC platforma atlieka vaizdo apdorojimą pačioje kameroje, taip sumažindama kompiuterio procesoriaus apkrovą.
Standardinė Gigabit Ethernet sąsaja su Power over Ethernet (PoE) palaikymu pagal IEEE 802.3af standartą užtikrina duomenų perdavimą ir maitinimą vienu kabeliu. Kompaktiškas 41×29×29 mm korpusas, 32 MB vidinė RAM atmintis bei lanksčios objektyvo tvirtinimo parinktys (C-Mount, CS-Mount, S-Mount) užtikrina lengvą integraciją į bet kurias B2B pramonines sistemas.
Sfera применения
- Greita pramoninė kokybės kontrolė ir defektų aptikimas
- Automatinė optinė inspekcija (AOI) elektronikos gamyboje
- Robotizuotos paėmimo ir padėjimo (Pick-and-Place) sistemos
- Medicinos diagnostikos ir laboratorinė įranga
- Išmaniosios transporto sistemos (ITS) ir eismo stebėjimas
- Brūkšninių kodų ir ženklinimo nuskaitymas greituose konvejeriuose
Характеристики
| Modelis | Alvium G1-158 |
| Gaminių serija | Alvium G1 |
| Jutiklio modelis | Sony IMX273 (CMOS, Global Shutter) |
| Jutiklio formatas | Type 1/2.9 (5.0 mm × 3.8 mm, įstrižainė 6.3 mm) |
| Raiška | 1456 × 1088 (1.6 MP) |
| Pikselio dydis | 3.45 µm × 3.45 µm |
| Spektro diapazonas | nuo 300 nm iki 1100 nm |
| Maks. kadrų dažnis | 74 fps |
| Kvantinis efektyvumas | 64% @ 529 nm |
| Išlaikymo laikas | nuo 27 µs iki 10 s |
| Stiprinimas (Gain) | nuo 0.0 dB iki 48.0 dB |
| Jutiklio bitų gylis | 8-bit, 10-bit, 12-bit |
| Skaitmeninė sąsaja | IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE Class 0) |
| I/O jungtys | 2x LVTTL GPIO, 1x optiškai izoliuotas įėjimas, 1x optiškai izoliuotas išėjimas |
| Maitinimas | 10.8 - 26.4 VDC AUX arba PoE (IEEE 802.3af) |
| Energijos sąnaudos | 3.6 W @ 12V DC (išorinis), 3.9 W (PoE) |
| Vidinė atmintis | 32 MB RAM / 1024 KB Flash |
| Korpuso matmenys | 41 mm × 29 mm × 29 mm |
| Svoris | 70 g |
| Darbinė temperatūra | nuo -20 °C iki +65 °C (korpuso) |
| Objektyvo tvirtinimas | C-Mount, CS-Mount, S-Mount |
Комплектация
- Allied Vision Alvium G1-158 GigE kamera
- Apsauginis objektyvo jungties dangtelis
- Greitojo paruošimo ir naudojimo instrukcija
