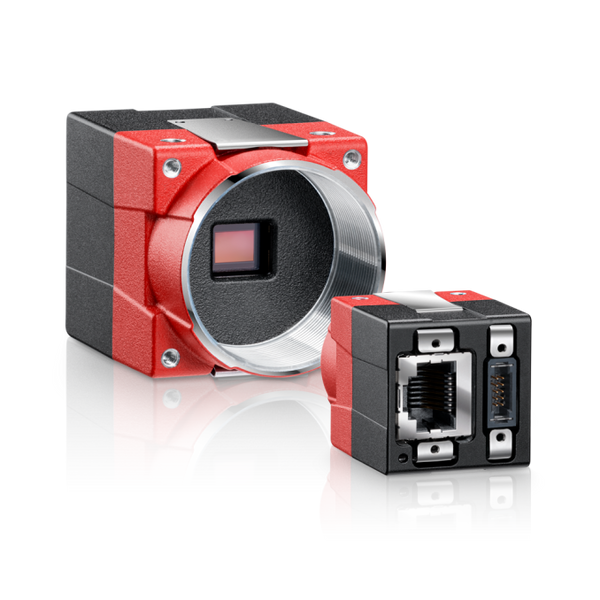

Pramoninė GigE kamera Allied Vision Alvium G1-500
Downloads:
PDF Instruction 1
Allied Vision Alvium G1-500 yra pažangi ir patikima GigE Vision kamera, skirta pramoninėms mašininio matymo sistemoms. Įrenginyje integruotas didelio našumo ON Semi AR0521SR CMOS jutiklis, užtikrinantis 5.0 megapikselių raišką bei iki 23 kadrų per sekundę spartą. Dėl inovatyvios ALVIUM System-on-Chip (SoC) technologijos vaizdo apdorojimas atliekamas pačioje kameroje, taip gerokai sumažinant kompiuterio apkrovą.
Pramoninė GigE sąsaja su IEEE 802.3af Power over Ethernet (PoE) palaikymu leidžia perduoti duomenis ir maitinimą vienu kabeliu iki 100 metrų atstumu. Kompaktiškas korpusas (41 × 29 × 29 mm) ir platus darbinės temperatūros diapazonas užtikrina sklandų kameros integravimą net ir sudėtingomis gamybos sąlygomis.
Pritaikymo sritys
- Automatinė kokybės kontrolė ir defektų patikra
- Brūkšninių, QR kodų nuskaitymas ir tekstų atpažinimas (OCR)
- Pramoninė robotika ir rūšiavimo linijos
- Elektronikos komponentų bei puslaidininkių gamybos patikra
- Medicinos įranga ir laboratorinė diagnostika
Specifikacijos
| Modelis | Alvium G1-500 |
| Serija | Alvium G1 |
| Raiška | 2592 × 1944 (5.00 MP) |
| Jutiklio modelis | ON Semi AR0521SR CMOS |
| Jutiklio tipas / Užraktas | Area Scan / Rolling Shutter (RS) |
| Jutiklio dydis | 5.7 × 4.3 mm (7.1 mm, Tipas 1/2.5) |
| Pikselio dydis | 2.20 µm × 2.20 µm |
| Spektro diapazonas | nuo 300 nm iki 1100 nm |
| Kvantinis efektyvumas | 79% @ 529 nm |
| Maks. kadrų daFormatted sparta | 23 fps |
| Išlaikymo laikas | nuo 8 µs iki 480.00 ms |
| Signalizacijos stiprinimas (Gain) | nuo 0.0 dB iki 24.1 dB |
| Skaitmeninė sąsaja | IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE) |
| Pikselių formatai | YUV, RGB (BGR8, RGB8), Bayer (BayerGR10, BayerGR12, BayerGR8 ir kt.) |
| Jutiklio bitų gylis | 10-bit |
| Vidinė atmintis | 32 MByte RAM (buferis), 1024 KByte Flash |
| Įvesties/Išvesties prievadai (I/O) | 2x neizoliuoti GPIO (LVTTL), 1x optiškai izoliuota įvestis, 1x optiškai izoliuota išvestis |
| Maitinimas | 10.8 iki 26.4 VDC AUX arba PoE (IEEE 802.3af Class 0) |
| Energijos sąnaudos | 2.9 W (12 VDC AUX) | 3.2 W (PoE) |
| Matmenys (I x P x A) | 41 × 29 × 29 mm |
| Svoris | 70 g |
| Objektyvo tvirtinimas | C-Mount, CS-Mount, S-Mount |
| Darbinė temperatūra | nuo -20 °C iki +65 °C (korpuso temperatūra) |
Komplektacija
- Allied Vision Alvium G1-500 kameros korpusas
- Objektyvo tvirtinimas (pagal užsakytą specifikaciją)
- Greitojo paleidimo instrukcija ir dokumentacija
