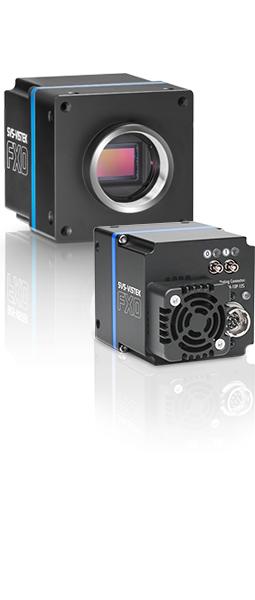

Didelio greičio pramoninė spalvota kamera Allied Vision FXO fxo425CCX12-2C
Downloads:
PDF Instruction 1
Pramoninė kamera Allied Vision fxo425CCX12-2C sukurta naudojant 1.1 colio Sony IMX425 CMOS jutiklį. Užtikrindama 1600 x 1104 pikselių raišką ir įspūdingą iki 671 kadrų per sekundę spartą, ši kamera pritaikyta sudėtingiausioms greitaeigėms mašininio regėjimo užduotims.
Dvigubos jungties CoaXPress 2.0 sąsaja (CXP-12) per Micro-BNC jungtis užtikrina didžiausią duomenų pralaidumą ir itin mažą vėlinimą. Integruotos funkcijos, tokios kaip Power over CoaXPress (PoCxP), daugiakanalis PWM apšvietimo valdymas, aparatinis sekvenceris ir pažangios LUT lentelės, daro šią kamerą patikimu pasirinkimu automatizuotose patikros sistemose.
Pritaikymo sritys
- Didelio greičio judesio analizė ir kinematinių procesų patikra
- Automatinė optinė inspekcija (AOI) elektronikos gamyboje
- Spaudos ir nepertraukiamų medžiagų kokybės kontrolė dideliu greičiu
- Sporto analitika ir greitų įvykių fiksavimas
- Eismo stebėjimas ir transporto priemonių numerių atpažinimas
- 3D paviršiaus profiliavimas ir konvejerio kokybės patikra
Specifikacijos
| Parametras | Reikšmė |
| Modelis | fxo425CCX12-2C (Gaminio kodas F002264) |
| Jutiklio modelis | Sony IMX425 CMOS (1.1 tipo) |
| Jutiklio architektūra | Area Scan CMOS su globaliu išlaikymu (Global Shutter) |
| Raiška | 1600 x 1104 pikselių (1.80 MP) |
| Pikselio dydis | 9.00 um x 9.00 um |
| Jutiklio dydis | 14.4 mm x 9.94 mm (17.5 mm įstrižainė) |
| Kadrų sparta | 671 k/s |
| Spalvingumas / Spektras | Spalvota / Matomas spektras (nuo 400 nm iki 1000 nm) |
| Bitų gylis | 8-bit, 12-bit (Bayer8, Bayer12) |
| Skaitmeninė sąsaja | CoaXPress 2.0 (CXP-12, 2 jungtys, Micro-BNC) |
| Išlaikymo diapazonas | nuo 7 us iki 60 s |
| Stiprinimo diapazonas | nuo 0.0 dB iki 48.0 dB |
| Optinis filtras | IR-Cut 680 |
| Objektyvo tvirtinimas | C-Mount |
| I/O jungtys | 12-pin Hirose HR10A-10P-12S (1x optiškai izoliuotas įėjimas, 1x RS232 in/out, 2x 24V įėjimai, 4x Open Drain išėjimai) |
| Maitinimas | nuo 10 iki 25 VDC arba Power over CoaXPress (PoCxP) |
| Energijos sąnaudos | 13 W tipinės (išorinis) |
| Matmenys ir svoris | 73 x 50 x 50 mm, 240 g |
| Darbinė temperatūra | nuo -10 °C iki +60 °C (korpusas) |
| Apsaugos klasė | IP30 |
| Programinės įrangos funkcijos | ROI, LUT, vaizdo veidrodinis atspindys, vartotojo nustatymai, 4 kanalų PWM, sekvenceris |
Komplektacija
- Pramoninė kamera Allied Vision fxo425CCX12-2C
- C-mount apsauginis dangtelis
- Saugos ir montavimo instrukcija
