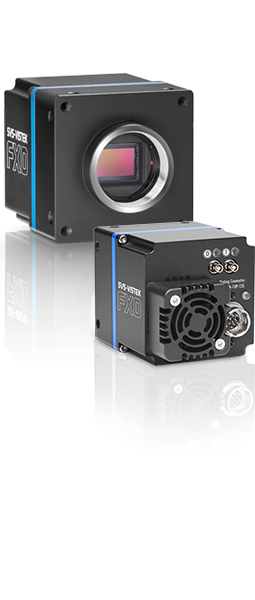

Pramoninė kamera Allied Vision FXO fxo536CCX12-2C CXP-12
Downloads:
PDF Instruction 1
Allied Vision fxo536CCX12-2C yra itin greita pramoninė kamera, skirta sudėtingoms mašininio matymo užduotims. Kameroje integruotas 8.10 megapikselių Sony IMX536 CMOS jutiklis su Global Shutter technologija, užtikrinantis nepriekaištingą vaizdo kokybę iki 195 kadrų per sekundę sparta. Dviejų kanalų CoaXPress 2.0 (CXP-12) sąsaja užtikrina aukštą duomenų pralaidumą ir mažą vėlinimą dideliais atstumais.
Kamera pasižymi tvirtu IP30 korpusu (73 × 50 × 50 mm) ir standartiniu C-Mount objektyvo tvirtinimu. Integraciją palengvina pažangios FPGA funkcijos, 32 MB vidinė atmintis bei Power over CoaXPress (PoCxP) maitinimo technologija per kabelį.
Taikymo sritys
- Automatinė optinė inspekcija (AOI) elektronikos gamyboje
- Puslaidininkių ir spausdintinių plokščių (PCB) defektų kontrolė
- Trimatė paviršių metrologija ir tikslūs matavimai
- Intelektualios transporto sistemos (ITS) ir eismo stebėjimas
- Greitų procesų analizė bei sporto biomechanika
- Vaistų pakuočių ir kodų tikrinimas farmacijoje
Techninės specifikacijos
| Modelis | fxo536CCX12-2C (Kodas: F002254) |
| Jutiklio tipas | Sony IMX536 Color CMOS (Global Shutter) |
| Raiška | 2848 × 2848 taškų (8.10 MP) |
| Jutiklio dydis / Pikselis | 7.8 × 7.8 mm (Tipas 2/3) / 2.74 µm × 2.74 µm |
| Maks. kadrų dažnis | 195 fps |
| Skaitmeninė sąsaja | CoaXPress 2.0 (CXP-12, 2x Micro-BNC) |
| Dinaminis diapazonas / SNR | 72 dB / 39 dB |
| Išlaikymas | nuo 21 µs iki 60 s |
| Stiprinimas (Gain) | nuo 0.0 dB iki 48.0 dB |
| I/O jungtys | 12-pin Hirose (1x optiškai izoliuotas įėjimas, 2x 24V įėjimai, 4x Open Drain išėjimai, RS232) |
| Maitinimo šaltinis | 10-25 VDC arba Power over CoaXPress (PoCxP) |
| Energijos sąnaudos | 13 W (tipinės) |
| Objektyvo tvirtinimas | C-Mount |
| Optinis filtras | IR-Cut 680 nm |
| Matmenys / Svoris | 73 × 50 × 50 mm / 240 g |
| Darbinė temperatūra | nuo -10 °C iki +60 °C (korpusas) |
| Apsaugos klasė | IP30 |
Komplektacija
- Pramoninė kamera Allied Vision FXO fxo536CCX12-2C
- C-Mount apsauginis dangtelis
- Naudojimo instrukcija ir saugos dokumentai
