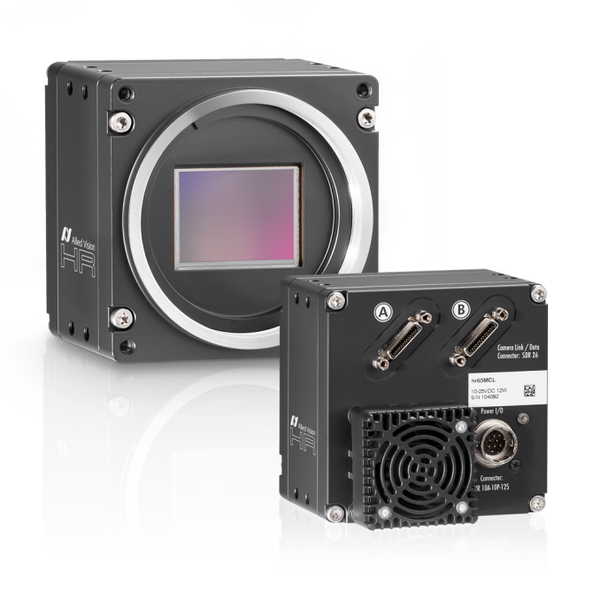

Allied Vision hr49CCL Camera Link 49 MP pramoninė kamera
Downloads:
PDF Instruction 1
Aukšto našumo Allied Vision hr49CCL pramoninėje kameroje sumontuotas pažangus Gpixel GMAX3265-49 CMOS jutiklis, užtikrinantis 49.00 MP raišką (7008 x 7000 pikselių). Sukurta reiklioms mašininio matymo sistemoms, ji suderina išskirtinį detalumą ir 17 fps kadrų dažnį. Per sparčią Camera Link 80-bit skaitmeninę sąsają kamera perduoda didelės raiškos vaizdo srautą be praradimų.
Global Shutter išlaikymas užkerta kelią judančių objektų iškraipymams. Integruotas FPGA vaizdo apdorojimas apima defektuotų pikselių korekciją (DPC), plokščio lauko korekciją (FFC) bei sekvenserį. Patvarus IP30 korpusas su M58x0.75 objektyvo tvirtinimu užtikrina patikimą veikimą pramoninėje aplinkoje.
Taikymo sritys
- Spausdintinių plokščių ir puslaidininkių optinė kontrolė
- Aukšto tikslumo metrologiniai matavimai
- Ekranų ir paviršių defektų patikra
- Aerofotografija ir žemėlapių sudarymas
- Pramoninis rūšiavimas ir kokybės patikra
Specifikacijos
| Parametras | Reikšmė |
| Modelis | hr49CCL (Kodas F004155) |
| Jutiklio modelis | Gpixel GMAX3265-49 CMOS Color |
| Raiška | 7008 x 7000 (49.00 MP) |
| Užrakto tipas | Global Shutter |
| Pikselio dydis | 3.20 µm x 3.20 µm |
| Kadrų dažnis | 17 fps |
| Skaitmeninė sąsaja | Camera Link 80-bit (SDR) |
| Išlaikymo laikas | nuo 21 µs iki 60 s |
| Objektyvo tvirtinimas | M58x0.75 |
| Maitinimas | 10 iki 25 VDC (9 W) |
| Matmenys ir svoris | 76 x 70 x 70 mm, 420 g |
| Apsaugos klasė | IP30 |
Komplektacija
- Pramoninė kamera Allied Vision hr49CCL
- M58 apsauginis dangtelis
- Naudojimo instrukcija ir dokumentacija
