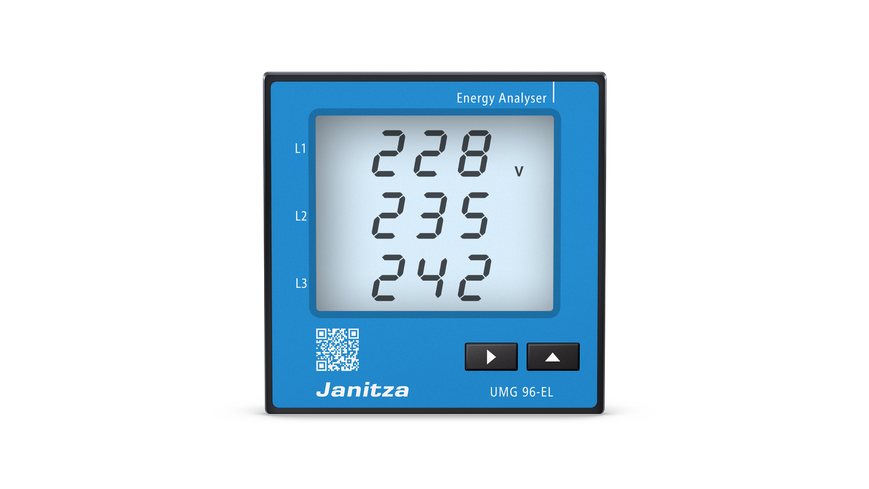

Energijos analizatorius Janitza UMG 96-EL
Downloads:
PDF Instruction 1
PDF Instruction 2
Janitza UMG 96-EL yra tikslus į skydo priekinį panelį montuojamas energijos analizatorius, skirtas pramoninėms energijos valdymo sistemoms ir tinklo stebėsenai. Dėl integruotos Ethernet sąsajos duomenys per Modbus TCP/IP ir MQTT protokolus perduodami tiesiogiai į SCADA, IoT ar debesų kompiuterijos platformas nenaudojant papildomų tinklo vartų.
0.5S aktyviosios energijos tikslumo klasė užtikrina itin tikslius duomenis sąnaudų apskaitai, vidaus sąskaitoms ir ISO 50001 auditui. Integruota elektros kokybės analizė matuoja harmonikas iki 40-osios eilės, bendrąjį harmoninį iškraipymą (THD-U, THD-I) bei sukimosi lauko komponentus, apsaugodama įrangą nuo gedimų ir prastovų.
Integruoti palyginimo įrenginiai stebi ribines reikšmes ir automatiškai praneša apie nuokrypius tinklo sutrikimų metu. Tai garantuoja nepertraukiamą gamybos procesų veikimą ir saugų pastato elektros ūkio eksploatavimą.
Taikymo sritys
- Pramoninės energijos valdymo sistemos pagal ISO 50001 standartą
- Atskira energijos apskaita ir sąnaudų skirstymas tarp padalinių
- Elektros energijos kokybės bei harmonikų stebėsena skirstomuosiuose skyduose
- Tiesioginė integracija į IoT tinklus ir debesijos platformas per MQTT
- Tinklo sutrikimų stebėsena realiuoju laiku ir avarijų prevencija
Techninės charakteristikos
| Parametras | Reikšmė |
| Aktyviosios energijos tikslumas | Klasė 0.5S |
| Srovės matavimo tikslumas | 0.2% |
| Įtampos matavimo tikslumas | 0.2% |
| Matavimo kanalai | 3 srovės matavimo kanalai |
| Elektros kokybės analizė | Harmonikos iki 40-osios, THD-I, THD-U, sukimosi lauko komponentai |
| Sąsajos | Ethernet (RJ45) |
| Protokolai | Modbus TCP/IP, MQTT |
| Tinklo vartų poreikis | Nereikalingi (tiesioginis Ethernet ryšys) |
| Pavojaus signalų valdymas | Integruoti palyginimo įrenginiai ribų stebėjimui |
| Maitinimo įtampa | 90…277V AC / 90…250V DC (5235001/5235003); 24…90V AC / 24…90V DC (5235002/5235004) |
| Sertifikavimas | UL sertifikatas (tam tikriems modeliams) |
| Montavimo tipas | Montuojamas į priekinį skydo panelį |
Komplektacija
- Energijos analizatorius Janitza UMG 96-EL
- Tvirtinimo elementai skydo montavimui
- Prijungimo gnybtų blokai
- Trumpa instrukcija ir saugos dokumentai
