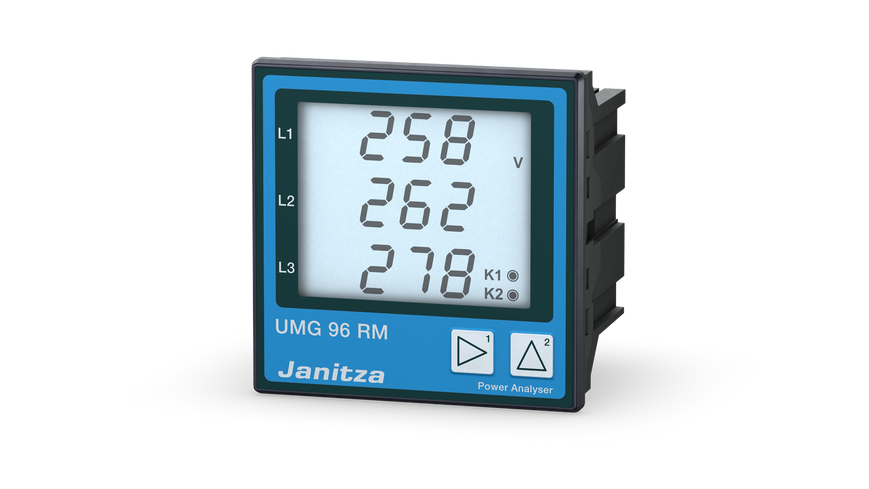

Daugiafunkcis energijos analizatorius Janitza UMG 96RM-P
Downloads:
PDF Instruction 1
Janitza UMG 96RM-P yra aukšto tikslumo elektros kokybės analizatorius, skirtas nuolatiniam energijos valdymui ir tinklo parametrų stebėjimui žemos ir vidutinės įtampos skirstomuosiuose tinkluose. Prietaisas turi integruotą Profibus DP V0 sąsają bei 256 MB vidinę atmintį, užtikrinančią patikimą apkrovos profilių įrašymą ir harmonikų analizę iki 40-osios harmonikos 21,3 kHz diskretizavimo dažniu.
Su specialia 4-ąja srovės įvestimi, skirta neutralaus laido (N) nuolatinei kontrolei, šis irenginys garantuoja padidintą tinklo saugumą. UMG 96RM-P palaiko iki 7 tarifų aktyviai ir reaktyviai energijai 4 kvadrantuose, todėl idealiai tinka ISO 50001 energijos valdymo sistemoms bei išlaidų centravimui.
Aparatinėje įrangoje yra 4 skaitmeniniai įėjimai išorinių vandens ar dujų skaitiklių impulsams surinkti bei 6 skaitmeniniai išėjimai avariniams signalams ar impulsams perduoti į valdiklius. Apšviečiamas LCD ekranas ir kištukiniai gnybtai palengvina montavimą ir valdymą elektros spintose.
Naudojimo sritys
- Elektros skirstomųjų tinklų parametrų matavimas ir stebėjimas pramonėje
- Apkrovos profilių įrašymas pagal ISO 50001 energijos valdymo standartą
- Energijos suvartojimo apskaita ir išlaidų skirstymas padaliniams
- Integracija į SCADA, pastatų valdymo (BMS) ir PLC sistemas per Profibus bei Modbus
- Nulinio laido srovių stebėjimas ir tinklo sutrikimų analizė
Techniniai duomenys
| Parametras | Reikšmė |
| Aktyviosios energijos tikslumo klasė | 0.5S (.../5 A) |
| Įtampos matavimo tikslumas | 0.2 % |
| Diskretizavimo dažnis | 21,3 kHz |
| Harmonikų matavimas | Nuo 1 iki 40 harmonikos (V / A) |
| Atminties talpa | 256 MB (iki 10 000 000 reikšmių) |
| Ryšio sąsajos | Profibus DP V0, RS485, RS232, USB |
| Palaikomi protokolai | Modbus RTU, Profibus DP V0 |
| Skaitmeniniai įėjimai | 4 įėjimai |
| Skaitmeniniai / impulsiniai išėjimai | 6 išėjimai |
| Tarifų palaikymas | 7 tarifai (4 kvadrantai) |
| Ekranas | Aukšto kontrasto LCD su apšvietimu |
| Maitinimo įtampos opcijos | 24-90V AC / 24-90V DC (art. 5222065), 90-277V AC / 90-250V DC (art. 5222064) |
| Sertifikavimas | UL, CE |
Komplektacija
- Energijos analizatorius Janitza UMG 96RM-P
- Atjungiami sraigtiniai gnybtai
- Tvirtinimo elementai montavimui į skydą
- Trumpa montavimo ir naudojimo instrukcija
