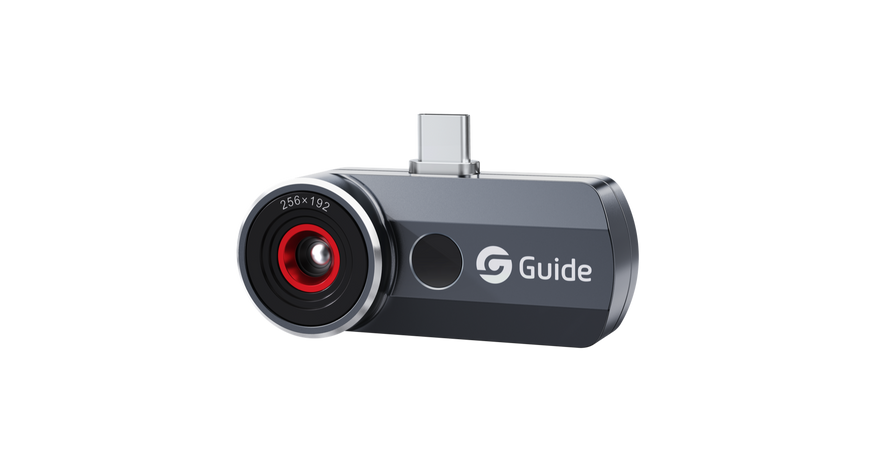

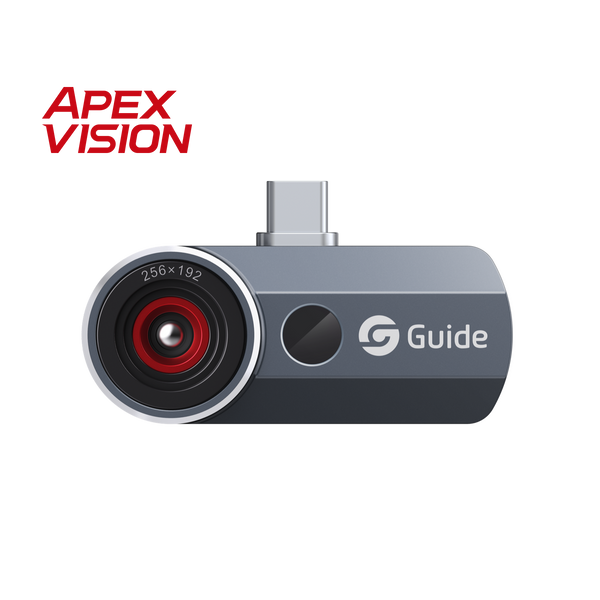

Išmaniojo telefono šiluminė kamera MobIR ES2+
Downloads:
PDF Instruction 1
PDF Instruction 2
Pažangi šiluminė kamera MobIR ES2+ paverčia jūsų iOS arba Android išmanųjį telefoną mobilia termografijos darbo stotimi. Prietaisas sukurtas naudojant ApexVision S1 sistemos architektūrą, kuri sujungia ApexCore S1 VOx detektorių, Nexus 1.0 platformą ir SharpIR 2.0 algoritmus. Kamera pasižymi 256×192 taškų IR raiška bei 30Hz kadrų dažniu, o vaizdo apdorojimo algoritmas padidina vaizdo raišką iki 512×384 super-raiškos.
Su itin aukštu terminiu jautrumu NETD ≤15mK ir plačiu temperatūros matavimo diapazonu nuo -20°C iki 550°C, MobIR ES2+ užtikrina ±2°C arba ±2% matavimo tikslumą. Platus 56°×42° matymo kampas leidžia greitai apžvelgti didelius plotus. Prietaisas neturi vidinės baterijos, naudoja tik 400mW energijos iš išmaniojo telefono ir per USB Type-C jungtį pasirengia darbui per 5 sekundes per FocusIR programėlę.
Taikymo sritys
- Pastatų diagnostika ir HVAC: Šilumos nuostolių, šilumos tiltelių, drėgmės ir ventiliacijos defektų aptikimas.
- Elektros įrangos patikra: Perkaitusių jungiklių, blogų kontaktų ir elektros linijų perkrūvos nustatymas.
- Pramonės įrangos priežiūra: Guolių, variklių, siurblių ir kitų mechanizmų kaitimo stebėjimas.
- Automobilių diagnostika: Šildymo sistemų, radiatorių ir elektros grandinių patikrinimas.
- Santechnikos darbai: Grindinio šildymo vamzdynų sekimas ir paslėptų pratekėjimų paieška.
Techninės charakteristikos
| Detektoriaus tipas | VOx neaušinamas jutiklis, nuo 7.5 iki 14µm |
| Infraraudonųjų spindulių raiška | 256×192 @ 12µm |
| Super-raiška | 512×384 realaus laiko rekonstrukcija |
| Terminis jautrumas (NETD) | ≤15mK (@30°C) |
| Kadrų dažnis | 30Hz |
| Židinio nuotolis / Matymo kampas | 3.2mm / 56°×42° |
| Temperatūros matavimo diapazonas | nuo -20°C iki 150°C, nuo 0°C iki 550°C (automatinis perjungimas) |
| Matavimo tikslumas | ±2°C arba ±2% |
| Vaizdo režimai | IR, PIP (vaizdas vaizde per telefono kamerą) |
| Jungtis | USB Type-C |
| Maitinimas | Iš išmaniojo telefono (energijos sąnaudos 400mW) |
| Apsaugos klasė ir atsparumas | IP54, atsparumas kritimui iš 2m aukščio |
| Matmenys ir svoris | 58×24×17.6mm, 31g |
Komplektacija
- MobIR ES2+ šiluminė kamera
- Jungties apsauginis dangtelis
- Gabenimo dėklas
- Trumpas vartotojo vadovas
- Garantinis talonas
