Tööstuslik värviline 25GigE kaamera Allied Vision FXO fxo535C25GE-RF
Downloads:
PDF Instruction 1

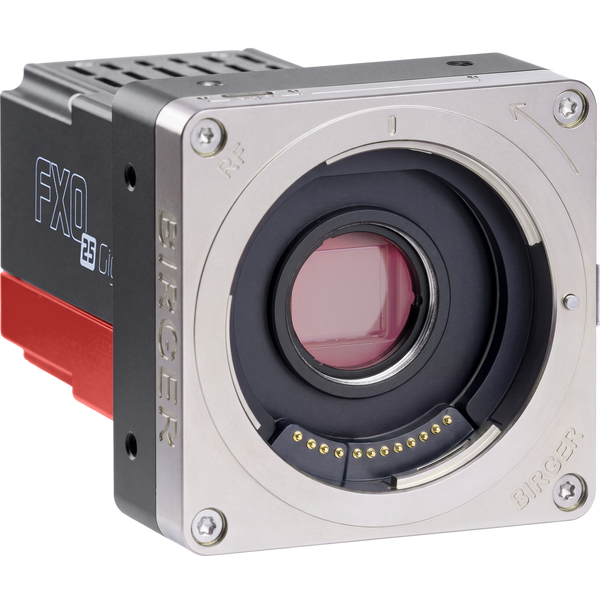

Allied Vision FXO fxo535C25GE-RF on tipptasemel 25GigE masinnägemise kaamera, mis on loodud suure kiirusega tööstuslikeks rakendusteks. Kaameras on kasutusel 12.30-megapiksline Sony IMX535 CMOS sensor koos globaalse katikuga (Global Shutter), mis tagab teravad ja teravusmoonutusteta pildid kaadrisagedusel kuni 182.5 kaadrit sekundis.
SFP28 liides koos GigE Vision 2.0/3.0 standardi ning RDMA riistvaralise kiirendusega võimaldab sujuvat andmeedastust ilma protsessorit üle koormamata. Kaameral on võimas 4032 MB RAM pildipuhver ja 128 MB välkmälu. Tugev RF-Mount objektivikinnitus ning integreeritud IR-Cut 680 filter tagavad suurepärase värviedastuse nähtavas spektris (400–1000 nm). Kaamera on ehitatud vastu pidama töötemperatuuridel -10 °C kuni 60 °C.
Kasutusvaldkonnad
- Elektroonika ja trükkplaatide kiire optiline kontroll
- Automaatne optiline inspektsioon (AOI) kiiretel konveieriliinidel
- Nutikad transpordisüsteemid ja sõidukite tuvastamine
- Tööstusrobotite täppisjuhtimine ja optiline positsioneerimine
- Meditsiinitehnika ja laboriautomaatika seadmed
- Kiirete protsesside ja spordimehaanika analüüs
Tehnilised andmed
| Parameeter | Väärtus |
| Tootekood | F002482 |
| Sensori mudel | Sony IMX535 (CMOS, Global Shutter) |
| Resolutsioon / Sensori suurus | 4096 x 3008 (12.30 MP) / 1/1.1 tolli (11.22 x 8.24 mm) |
| Piksli suurus | 2.74 µm x 2.74 µm |
| Maks. kaadrisagedus | 182.5 fps |
| Digitaalliides | 25GigE SFP28 (GigE Vision 2.0/3.0, RDMA) |
| Värvus / Spekter | Värviline (Bayer8, Bayer12) / 400 nm kuni 1000 nm (IR-Cut 680) |
| Dünaamiline ulatus / SNR | 72 dB / 39 dB |
| Säriaeg / Võimendus | 4 µs kuni 60 s / 0.0 dB kuni 48.0 dB |
| Integreeritud mälu | 4032 MB RAM puhver / 128 MB Flash |
| Sisend/väljund pordid | 12-pin Hirose (2x 24V in, 4x Open drain out, Opto-in, RS232) |
| Toitepinge / Võimsus | 10 kuni 25 VDC (18 W tüüpiline) |
| Objektiivi kinnitus / IP klass | RF-Mount / IP30 |
| Mõõtmed / Kaal | 130 x 69 x 69 mm / 350 g |
| Töötemperatuur | -10 °C kuni +60 °C |
Pakendi sisu
- Allied Vision FXO fxo535C25GE-RF kaamera korpus
- Kinnituse kaitsekork
- Tehasedokumentatsioon ja ohutusjuhend
