Suure kiirusega tööstuskaamera Allied Vision FXO fxo421CCX12-2C CoaXPress 2.0
Downloads:
PDF Instruction 1

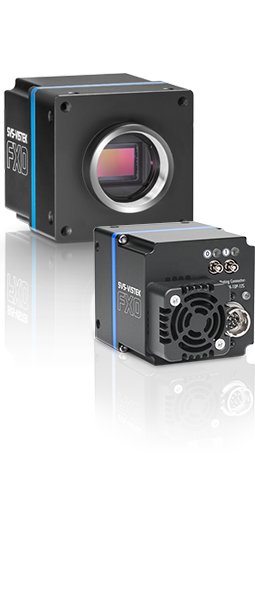

Allied Vision FXO fxo421CCX12-2C on tipptasemel tööstuslik masinnägemiskaamera, mis on loodud ülikiirete tootmisprotsesside jälgimiseks. Kaamera põhineb kvaliteetsel Sony IMX421 CMOS sensoril (Global Shutter), mis pakub 2.80-megapikslist eraldusvõimet (1936 × 1464) ja erakordset kaadrisagedust kuni 413.5 kaadrit sekundis. Kahe ühendusega CXP-12 CoaXPress 2.0 liides tagab ülimadala viivitusega andmeedastuse.
Tänu Power over CoaXPress (PoCxP) toele, 12-pinnilisele Hirose I/O pistikule, täpsele PWM signaalijuhtimisele ning integreeritud IR-Cut 680 filtrile sobib seade ideaalselt keerukatesse automatiseerimissüsteemidesse. Tugev IP30 kaitseklassiga alumiiniumkorpus ja lai töötemperatuuri vahemik (-10 °C kuni +60 °C) tagavad töökindluse nõudlikes tööstustingimustes.
Kasutusvaldkonnad
- Kiire tootmisliini kvaliteedikontroll
- Trükitööstuse ja pidevate materjalide seire
- Autotööstus ja robootikalahendused
- 3D optiline mõõtmine ja liikumise jälgimine
- Pooljuhtide ja elektroonikakomponentide defektoskoopia
- Teadusuuringud ja kiirete protsesside salvestus
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel | fxo421CCX12-2C (Tootekood: F002266) |
| Sensori tüüp | Sony IMX421 CMOS (Värviline, Area Scan) |
| Katiku tüüp | Global Shutter |
| Eraldusvõime | 1936 × 1464 (2.80 MP) |
| Piksli suurus | 4.50 µm × 4.50 µm |
| Sensori suurus | 8.71 × 6.59 mm (Tüüp 2/3) |
| Maksimaalne kaadrisagedus | 413.5 fps |
| Spektrivahemik | 400 nm kuni 1000 nm (IR-Cut 680) |
| Bitisügavus | 8-bit, 12-bit (bayer8, bayer12) |
| Digitaalliides | CoaXPress 2.0 (CXP-12, 2 x Micro-BNC) |
| Säriaeg | 7 µs kuni 60 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| I/O liidesed | 1 optiliselt isoleeritud sisend, 2x 24V sisendit, 4x Open Drain väljundit, RS232 |
| I/O pistik | 12-pin Hirose HR10A-10P-12S |
| Toitepinge | 10 kuni 25 VDC või Power over CoaXPress (PoCxP) |
| Võimsustarve | 13 W (tüüpiline) |
| Objektiivi kinnitus | C-Mount |
| Korpuse mõõtmed | 73 × 50 × 50 mm |
| Kaal | 240 g |
| Töötemperatuur | -10 °C kuni +60 °C |
| Kaitseklass | IP30 |
Pakendi sisu
- Allied Vision FXO fxo421CCX12-2C kaamera korpus
- C-Mount kaitsekork
- Tehase kontrollsertifikaat ja dokumentatsioon
