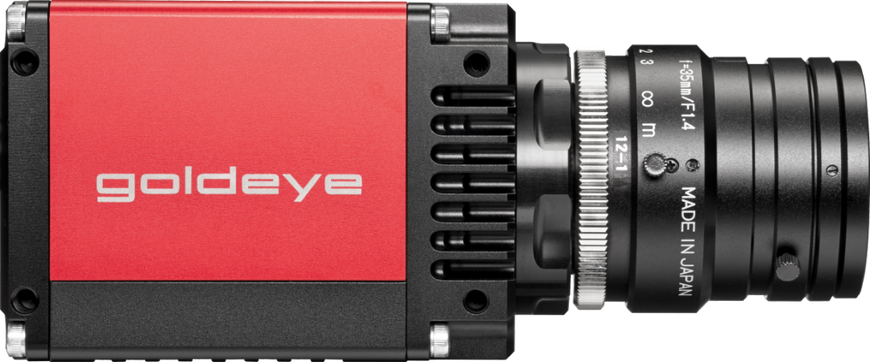

Goldeye CL-032 SWIR TEC1 InGaAs Camera Link Kaamera
Downloads:
PDF Instruction 1
Goldeye CL-032 SWIR TEC1 on suure jõudlusega lühilaine-infrapuna (SWIR) tööstuskaamera, mis on mõeldud spektraalkujutiste jäädvustamiseks vahemikus 900 nm kuni 1700 nm. Kaamera on varustatud InGaAs sensoriga, mille eraldusvõime on 636 × 508 pikslit ja piksli suurus 25 µm, tagades suurepärase tundlikkuse, madala mürataseme ning dünaamilise ulatuse üle 73 dB. Aktiivne üheastmeline termoelektriline jahutus (TEC1) hoiab sensori temperatuuri stabiilsena ka pidevas tööstuslikus kasutuskeskkonnas.
Tänu kiirele Camera Link Base liidesele saavutab kaamera kaadrisageduse kuni 100 fps täisresolutsioonil. Integreeritud 256 MB pildipuhver ning optogalvaaniliselt isoleeritud sisend- ja väljundliidesed võimaldavad sujuvat andmetöötlust ja lihtsat integreerimist automaatsetesse tööstus- ja kontrollisüsteemidesse.
Kasutusala
- Pooljuhtplaatide ja päikesepaneelide kvaliteedikontroll
- Hüperspektraalne kujutamine ja materjalide sortimine
- Laserkiire profileerimine ja optilised mõõtmised
- Toiduainetetööstuse ja jäätmetöötluse kontrollisüsteemid
- Aerofotograafia ja põllumajanduslik seire
- Biomeditsiinilised uuringud infrapunaspektris
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel | Goldeye CL-032 SWIR TEC1 |
| Sensori tüüp | Area scan InGaAs CMOS |
| Spektrivahemik | 900 nm kuni 1700 nm |
| Eraldusvõime | 636 × 508 pikslit (0.36 MP) |
| Piksli suurus | 25.0 µm × 25.0 µm |
| Katiku tüüp | Global Shutter |
| Sensori suurus | 15.9 mm × 12.7 mm (Tüüp 4/3) |
| Kaadrisagedus | 100 fps |
| Dünaamiline ulatus | > 73 dB |
| Bitisügavus | 14-bit |
| Säriaeg | 6 µs kuni 200 ms |
| Võimendus (Gain) | 0.0 dB kuni 34.0 dB |
| Sensori jahutus | Termoelektriline TEC1 |
| Digitaalliides | Camera Link Base |
| Sisemine mälu | 256 MByte RAM |
| Digitaalne I/O | 1 opto-in, 2 opto-out, LVTTL sisend/väljund |
| Toitepinge | 10.8 V kuni 30.0 V DC |
| Võimsustarve | 10 W (12 VDC juures) |
| Mõõtmed (P x L x K) | 78 × 55 × 55 mm |
| Kaal | 340 g |
| Töötemperatuur | -20 °C kuni +55 °C (korpus) |
Pakendi sisu
- Tööstuskaamera Goldeye CL-032 SWIR TEC1
- Objektiivikinnituse kaitsekork
- Tehase dokumentatsioon ja kvaliteedisertifikaat
