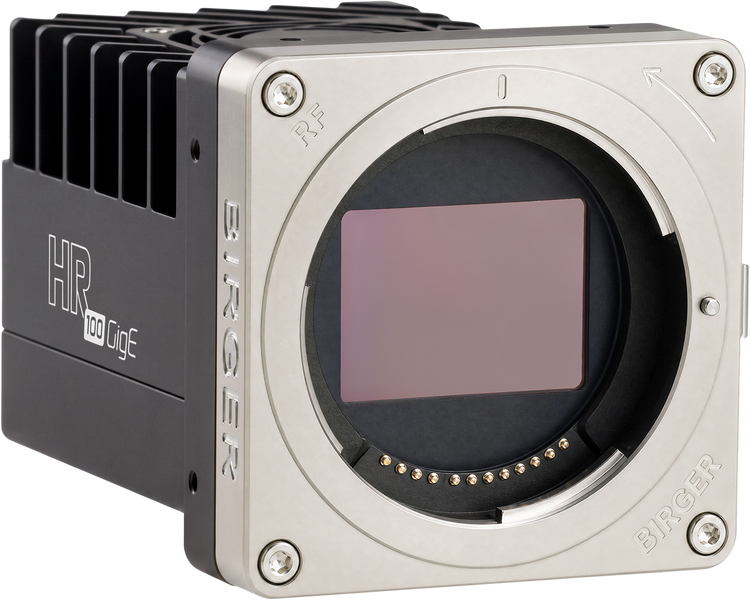

Allied Vision HR 100GigE hr928M100GE-RF tööstuslik masinnägemiskaamera
Downloads:
PDF Instruction 1
Suure jõudlusega tööstuskaamera Allied Vision hr928M100GE-RF on varustatud ülimalt kõrge eraldusvõimega 68.20 MP ruutvormingus Sony IMX928 CMOS sensoriga. Kaamera pakub täiskaadris kiirust kuni 138 fps tänu kaasaegsele 100GigE QSFP28 digitaalliidesele, mis vastab GigE Vision 3.0 standardile.
Tänu globaalsele katikule ja täiustatud riistvaralistele FPGA pilditöötlusfunktsioonidele tagab hr928M100GE-RF tipptasemel pildikvaliteedi ja minimaalse viivituse. Canon RF-objektivikinnitus võimaldab kasutada kaasaegset täppisoptikat.
Kasutusvaldkonnad
- Pooljuhtide ja ränikatete kiire kontroll
- Lameekraanide FPD defektide tuvastamine
- Automaatne optiline kontroll AOI elektroonikatööstuses
- Aerofotograafia ja suuremahuline geodeetiline kaardistamine
- Pidevate tootmisliinide pinna kvaliteedi kontroll
Tehnilised andmed
| Parameeter | Väärtus |
| Mudeli nimetus | hr928M100GE-RF |
| Tootekood | F004334 |
| Sensori mudel | Sony IMX928 CMOS |
| Eraldusvõime | 8256 x 8256 (68.20 MP) |
| Katiku tüüp | Global Shutter |
| Sensori suurus | 22.62 x 22.62 mm (Type 2) |
| Piksli suurus | 2.74 um x 2.74 um |
| Maksimaalne kaadrisagedus | 138 fps |
| Digitaalliides | 100GigE (QSFP28) |
| Visioonistandard | GigE Vision 3.0 |
| Objektiivi kinnitus | RF-Mount |
| Mootoriga vormingud | mono8, mono10, mono12 |
| Säriaeg | 8 us kuni 60 s |
| Võimendus | 0.0 dB kuni 48.0 dB |
| Pildipuhver RAM | 4032 MB |
| Püsimälu Flash | 32768 MB |
| IO pistik | 12-pin Hirose HR10A-10P-12S |
| Toitepinge | 24 kuni 25 VDC |
| Võimsustarve | 33 W tüüpiline |
| Mõõtmed ja kaal | 109 x 69 x 69 mm, 570 g |
| Kaitseklass | IP30 |
| Töötemperatuur | -10 C kuni 60 C |
Komplekti sisu
- Allied Vision HR 100GigE hr928M100GE-RF kaamera korpus
- 12-pin Hirose pistiku kaitsekork
- Objektiivi kinnituse tolmukate
- Ohutusjuhised ja kiirjuhend
