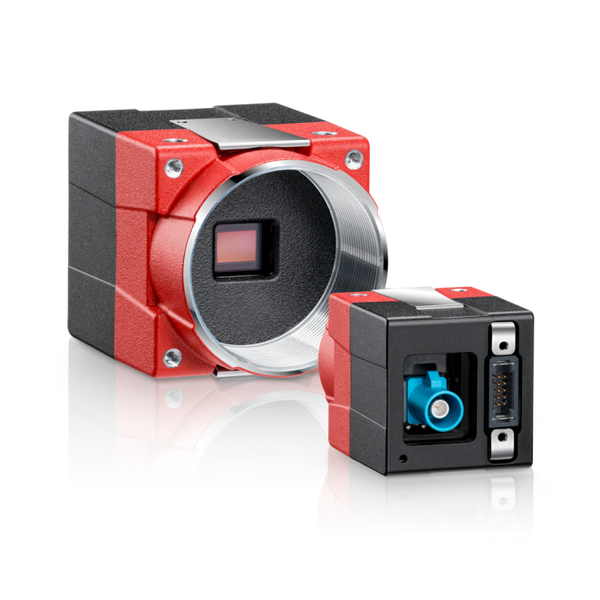

Sisseehitatud FPD-Link III kaamera Allied Vision Alvium FP3-203
Downloads:
PDF Instruction 1
Tööstuskaamera Alvium FP3-203 on tipptasemel lahendus kiireteks masinnägemise ja sisseehitatud süsteemide (Embedded Vision) rakendusteks. Kaamera on varustatud kaasaegse Sony IMX422 CMOS globaalse katikuga (Global Shutter) sensoriga, mis pakub 2.00 MP eraldusvõimet (1632 × 1248 pikslit). Suur tundlikkus spektrivahemikus 300–1100 nm ja piksli suurus 4.50 µm tagavad erakordse pildikvaliteedi ka keerulistes valgustingimustes.
Tänu FPD-Link III liidesele, mis põhineb MIPI CSI-2 ühendusel (kuni 4 rada), võimaldab kaamera edastada pildiandmeid pikemate vahemaade taha koaksiaal- või STP-kaablite kaudu. See teeb sellest suurepärase valiku mobiilsete robotite (AMR/AGV), meditsiiniseadmete ja autotööstuse visioonisüsteemide jaoks.
Kompaktne korpus mõõtmetega 41 × 29 × 29 mm ja vaid 70 g kaal tagavad lihtsa paigalduse. Kaamera töötab laias temperatuurivahemikus -20 °C kuni +65 °C ning toetab nii C-Mount kui ka CS-Mount objektiivikinnitusi.
Kasutusvaldkond
- Autonoomsed mobiilseadmed (AMR) ja logistikarobotid (AGV)
- Autotööstuse kvaliteedikontrolli- ja visioonisüsteemid
- Meditsiinilised diagnostikaseadmed ja laborianalüüs
- Kiired tööstuslikud sorteerimis- ja pakendamisliinid
- Sisseehitatud reaalaja kontrollisüsteemid
- Spetsiaalsed turva- ja jälgimissüsteemid
Tehnilised andmed
| Mudel | Alvium FP3-203 |
| Sensor | Sony IMX422 (CMOS, Global Shutter) |
| Eraldusvõime | 1632 × 1248 (2.00 MP) |
| Sensori suurus | 7.3 × 5.6 mm (Type 1/1.7) |
| Piksli suurus | 4.50 µm × 4.50 µm |
| Spektrivahemik | 300 nm – 1100 nm |
| Digitaalliides | FPD-Link III (MIPI CSI-2 baasil, kuni 4 rada) |
| Pistiku tüüp | Coax / STP |
| Piksli formaadid | GREY, RAW8/10/12, YUV422, BGR8, RGB8, BayerGR |
| Säriaeg | 18 µs kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Sisendid/Väljundid | 2 programmeeritavat GPIO-d |
| Toitepinge | 5 VDC MIPI CSI-2 kaudu |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Pardamälu | 256 KB RAM / 1024 KB Flash |
| Mõõtmed ja kaal | 41 × 29 × 29 mm, 70 g |
| Töötemperatuur | -20 °C kuni +65 °C |
Tarnekomplekt
- Alvium FP3-203 tööstuskaamera
- Objektiivikinnituse kaitsekork
- Kiirjuhend ja tehniline dokumentatsioon
