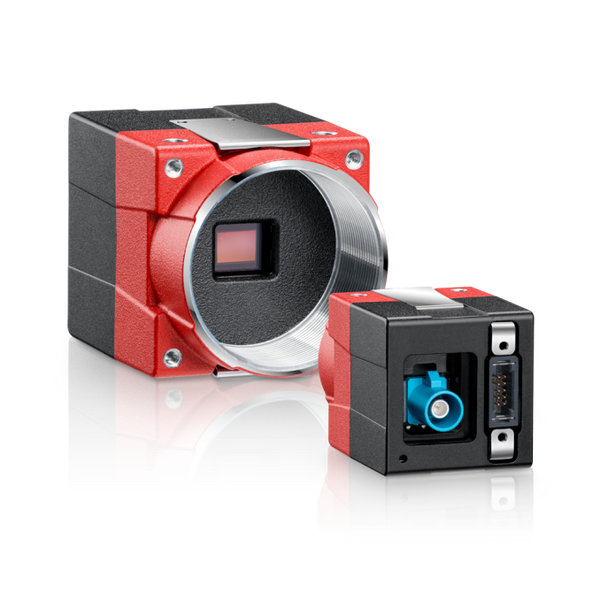

Allied Vision Alvium FP3-507 FPD-Link III kaamera Sony IMX264 5.1 MP
Downloads:
PDF Instruction 1
Kaamera Alvium FP3-507 on täiustatud masinnägemise lahendus, mis on varustatud suure jõudlusega Sony IMX264 CMOS sensoriga. Töötades FPD-Link III liidese kaudu MIPI CSI-2 baasil kuni 4 rajaga, tagab see kompaktne kaamera liikumismoonutusteta pildistamise tänu globaalsele katikule eraldusvõimega 2464 x 2056 pikslit (5.10 MP).
2/3-tollise sensori formaadi, 3.45 mikroni suuruse piksli ja 64% kvanttõhususega 529 nm juures pakub kaamera suurepärast jõudlust nõudlikes optilistes tingimustes. Sisseehitatud 256 KB RAM ja 1024 KB Flash mälu koos FPD-Link III liidesega võimaldavad usaldusväärset andmeedastust pikamaa koaksiaalkaabli kaudu tööstuslikes süsteemides.
Kasutusvaldkond
- Automaatne optiline kontroll (AOI) elektroonikatööstuses
- Manustatud robootika ja autonoomsed mobiilsed robotid (AMR)
- Meditsiiniline diagnostika ja laboratoorsed analüüsisüsteemid
- Intelligentsed transpordisüsteemid (ITS) ja liiklusseire
- Tööstuslik kvaliteedikontroll ja masinnägemise integratsioon
Tehnilised andmed
| Mudel | Alvium FP3-507 |
| Sensori tüüp | Sony IMX264 CMOS Global Shutter |
| Sensori suurus | 2/3 tolli (8.5 mm x 7.1 mm) |
| Eraldusvõime | 2464 x 2056 (5.10 MP) |
| Piksli suurus | 3.45 um x 3.45 um |
| Digitaalne liides | FPD-Link III (MIPI CSI-2 baasil kuni 4 rada) |
| Spektrivahemik | 300 nm kuni 1100 nm |
| Kvanttõhusus | 64% 529 nm juures |
| Sensori bitisügavus | 12 bit |
| Säriaeg | 28 us kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Digitaalne I/O | 2 programmeeritavat GPIO-d |
| Toitepinge | 5 VDC MIPI CSI-2 kaudu |
| Mõõtmed | 41 mm x 29 mm x 29 mm |
| Kaal | 70 g |
| Pardamälu | 256 KB RAM / 1024 KB Flash |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Töötemperatuur | -20 deg C kuni 65 deg C |
Tarnekomplekt
- Allied Vision Alvium FP3-507 kaameramoodul
- Liidese konnektor (Coax / STP vastavalt konfiguratsioonile)
- Objektiivi kinnitus (C-Mount või CS-Mount)
- Kiirjuhend ja integratsioonidokumentatsioon
