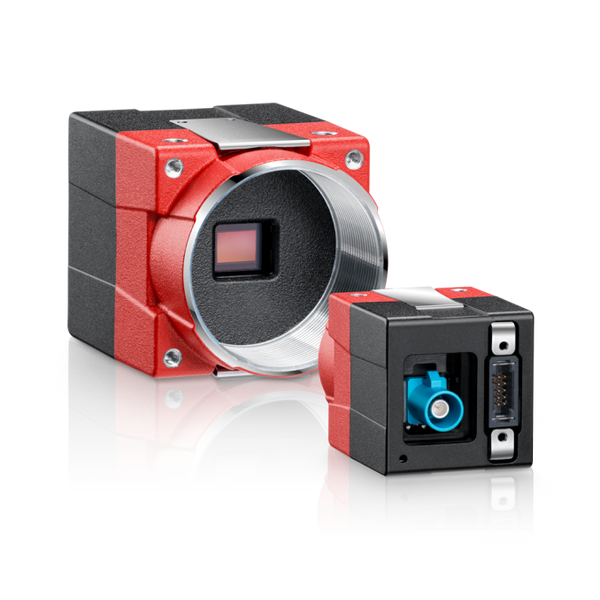

Tööstuslik kaamera Allied Vision Alvium GM2-1242 GMSL2
Downloads:
PDF Instruction 1
Tööstuslik Alvium GM2-1242 kaamera on kõrge jõudlusega eingebettete masinnägemise lahendus, mis on varustatud 12.40 MP Sony IMX545 CMOS sensoriga. Tänu Global Shutter tehnoloogiale tagab seade selge ja moonutusteta pildikvaliteedi ka kiiresti liikuvate objektide jäädvustamisel. Andmeedastus toimub kiire GMSL2 liidese kaudu (põhineb MIPI CSI-2 struktuuril kuni 4 rajaga), mis võimaldab pikki kaabliühendusi tööstuskeskkonnas.
Kompaktsele Alvium platvormile ehitatud kaameral on sisseehitatud mälu (256 KB RAM ja 1024 KB Flash) sujuvaks andmetöötluseks. Lai spektrivahemik 300 kuni 1100 nm ning kõrge kvantefektiivsus (68% lainepikkusel 529 nm) tagavad suurepärase pildikvaliteedi keerulistes valgustingimustes. Saadaval on erinevad riistvarakonfiguratsioonid: monokroomne või värviline, C-Mount / CS-Mount objektiivikinnitused ning Coax või STP pistikud.
Kasutusvaldkonnad
- Autonoomsed mobiilsed robotid (AMR) ja AGV sõidukid
- Kiire tööstuslik kvaliteedikontroll ja defektituvastus
- Juhiabisüsteemid (ADAS) ja sõidukite videoseire
- Intelligentsed transpordisüsteemid (ITS) ja numbrituvastus
- Robootika juhtimine ja 3D-masinnägemine
- Põllumajandusrobootika ja välisseadmed
Tehnilised andmed
| Mudel | Alvium GM2-1242 |
| Tootesari | Alvium GM2 |
| Sensori mudel | Sony IMX545 CMOS |
| Sensori tüüp | Area scan, 1/1.1 tolli (11.3 x 8.2 mm) |
| Katiku tüüp | Global Shutter (GS) |
| Eraldusvõime | 4128 x 3008 pikslit (12.40 MP) |
| Piksli suurus | 2.74 µm x 2.74 µm |
| Spektrivahemik | 300 nm kuni 1100 nm |
| Kvantefektiivsus | 68 % @ 529 nm |
| ADC bitisügavus | 12-bit |
| Pikslivormingud | Monochrome (GREY, RAW8/10/12, Y10/12), YUV (UYVY, YCbCr, YUV422 8-bit), RGB (BGR8, RGB3, RGB8, RGB888), Bayer (BayerGR8/10/10p/12/12p) |
| Säriaeg | 11 µs kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Digitaalliides | GMSL2 (MIPI CSI-2 baasil, kuni 4 rada) |
| Ühenduspesa | Coax või STP |
| Programmeeritav GPIO | 2 isoleerimata liini |
| Pardamälu | 256 KByte RAM, 1024 KByte Flash |
| Toitepinge | 5 VDC läbi MIPI CSI-2 |
| Töötemperatuur | -20 °C kuni +65 °C (korpus) |
| Mõõtmed (P x L x K) | 41 x 29 x 29 mm |
| Kaal | 70 g |
| Objektiivi kinnitus | C-Mount / CS-Mount valikud |
| Värvirežiim | Monokroomne / Värviline |
Pakendi sisu
- Allied Vision Alvium GM2-1242 kaameramoodul (valitud konfiguratsioonis)
- Paigaldus- ja ohutusjuhend
