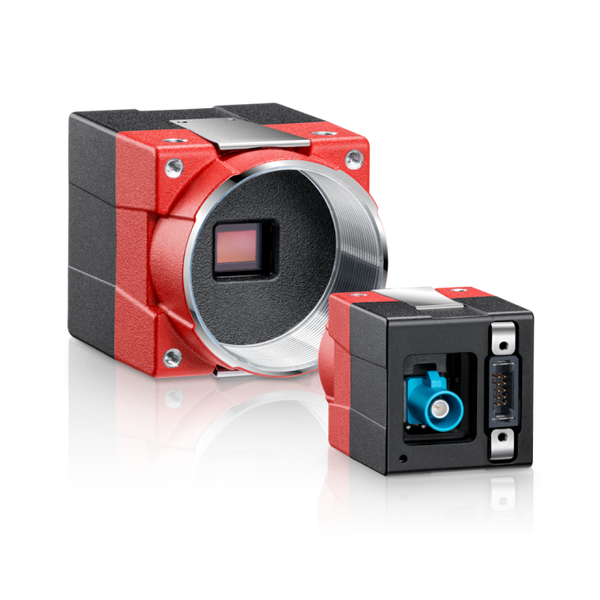

Tööstuslik sisseehitatud kaamera Allied Vision Alvium GM2-507 GMSL2 Sony IMX264 5.1 MP
Downloads:
PDF Instruction 1
Allied Vision Alvium GM2-507 on tipptasemel sisseehitatud masinnägemise kaamera, mis on mõeldud nõudlikele tööstus- ja autotööstusrakendustele. Kaamera südameks on 5.1-megapiksline Sony IMX264 CMOS sensor koos globaalse katikuga (Global Shutter), mis tagab liikuvate objektide terava ja moonutusteta kujutise spektrivahemikus 300 nm kuni 1100 nm.
Kasutades jõudsat GMSL2 liidest (Gigabit Multimedia Serial Link põhineb MIPI CSI-2-l, kuni 4 rada), võimaldab Alvium GM2-507 edastada kvaliteetset toorandmevoogu pikemate koaksiaal- või STP-kaablite kaudu madala viivitusega. Kompaktne korpus (41 x 29 x 29 mm), lai töötemperatuuri vahemik (-20 °C kuni +65 °C) ning sisseehitatud mälu teevad sellest suurepärase valiku OEM-süsteemide integreerimiseks.
Kasutusvaldkonnad
- Autonoomsed mobiilseadmed (AMR) ja isejuhitavad sõidukid (AGV)
- Juhiabisüsteemid (ADAS) ja sõidukite nägemissüsteemid
- Kiire tööstuslik kvaliteedikontroll ja automaatne optiline kontroll (AOI)
- Robootilised haaratsid ja detailide positsioneerimissüsteemid
- Intelligentsed transpordisüsteemid (ITS) ja logistika automatiseerimine
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel | Alvium GM2-507 |
| Sensori mudel | Sony IMX264 CMOS (Tüüp 2/3) |
| Katiku tüüp | Global Shutter (globaalne katik) |
| Eraldusvõime | 2464 × 2056 (5.10 MP) |
| Piksli suurus | 3.45 µm × 3.45 µm |
| Sensori mõõtmed | 8.5 × 7.1 mm (diagonaal 11.1 mm) |
| Kvantefektiivsus @ 529 nm | 64 % |
| Digitaalliides | GMSL2 (MIPI CSI-2 põhine, kuni 4 rada) |
| Pistiku tüüp | Coax / STP |
| Värvirežiimid | Monokroomne / Värviline |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Sensori bitisügavus | 12-bit |
| Säriaeg | 28 µs kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Pardamälu | 256 KB RAM / 1024 KB Flash |
| Sisendid/väljundid | 2 programmeeritavat isoleerimata GPIO-d |
| Toitepinge | 5 VDC läbi MIPI CSI-2 |
| Töötemperatuur | -20 °C kuni +65 °C (korpus) |
| Mõõtmed (P x L x K) | 41 mm × 29 mm × 29 mm |
| Kaal | 70 g |
Tarnekomplekt
- Allied Vision Alvium GM2-507 kaameramoodul
- Objektiivikinnituse kaitsekate
- Kiirjuhend
