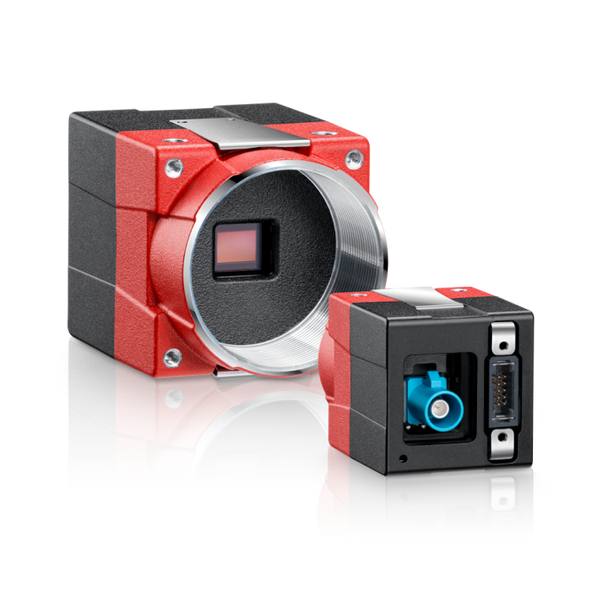

Sisseehitatud VSWIR kaamera Allied Vision Alvium GM2-530 VSWIR
Downloads:
PDF Instruction 1
Allied Vision Alvium GM2-530 VSWIR on uudne sisseehitatavate visioonisüsteemide kaamera, mis kasutab Sony IMX992 SenSWIR InGaAs sensorit. Tagades eraldusvõime 2592 × 2056 pikslit (5.30 MP), katab kaamera laia spektrivahemikku 400 nm kuni 1700 nm, ühendades nähtava valguse ja lühilainelise infrapuna analüüsi ühte seadmesse.
Kaamera on varustatud kiire GMSL2 digitaalliidesega (põhineb MIPI CSI-2 protokollil, kuni 4 rada), mis võimaldab edastada stabiilset videovoogu pikkade vahemaade taha koaksiaal- või STP-kaabli kaudu. Tänu kompaktsele korpusele (41 × 29 × 29 mm) ja kergele kaalule (70 g) sobib see ideaalselt robootikasse ja tööstuslikku OEM-integratsiooni.
Globaalse katiku (Global Shutter) tehnoloogia, 3.45 µm pikslisuuruse, integreeritud 256 KB RAM pildipuhvri ja MIPI CSI-2 kaudu toite abil tagab see seade ülima täpsuse keerukates tööstustingimustes laias temperatuurivahemikus.
Kasutusvaldkonnad
- Pooljuhtide ja päikesepaneelide kontroll läbi ränikihi
- Põllumajandussaaduste sortimine ja niiskuse tuvastamine toiduainetööstuses
- Materjalide ja plastide sorteerimine jäätmetöötluses
- Seire- ja turvasüsteemid läbi suitsu, udu ja tolmu
- Meditsiiniline pildindus ja biomehaanilised uuringud
Tehnilised andmed
| Mudel | Alvium GM2-530 VSWIR |
| Sensori mudel | Sony IMX992 SenSWIR (InGaAs) |
| Sensori tüüp | Area scan Mono Global Shutter |
| Eraldusvõime | 2592 × 2056 (5.30 MP) |
| Spektrivahemik | 400 nm – 1700 nm (VSWIR) |
| Piksli suurus | 3.45 µm × 3.45 µm |
| Sensori suurus | 8.9 × 7.1 mm (11.4 mm, Type 1/1.4) |
| Digitaalliides | GMSL2 (MIPI CSI-2 baasil, kuni 4 rada) |
| Pikslivormingud | GREY, RAW8/10/12, Y10/12, BayerGR8/10/12 |
| Säriaeg | 36 µs kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 42.0 dB |
| Sisendid/väljundid | 2 programmeeritavat GPIO-d |
| Konnektorid | Coax / STP |
| Toitepinge | 5 VDC läbi MIPI CSI-2 |
| Mälu | 256 KB RAM / 1024 KB Flash |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Mõõtmed | 41 × 29 × 29 mm |
| Kaal | 70 g |
| Töötemperatuur | -20 °C kuni +65 °C |
Komplektatsioon
- Allied Vision Alvium GM2-530 VSWIR kaamera korpus
- Objektiivi kinnituse adapter (C-Mount / CS-Mount)
- Liidesekonnektor (Coax või STP)
- Lühike kasutusjuhend ja tehniline dokumentatsioon
