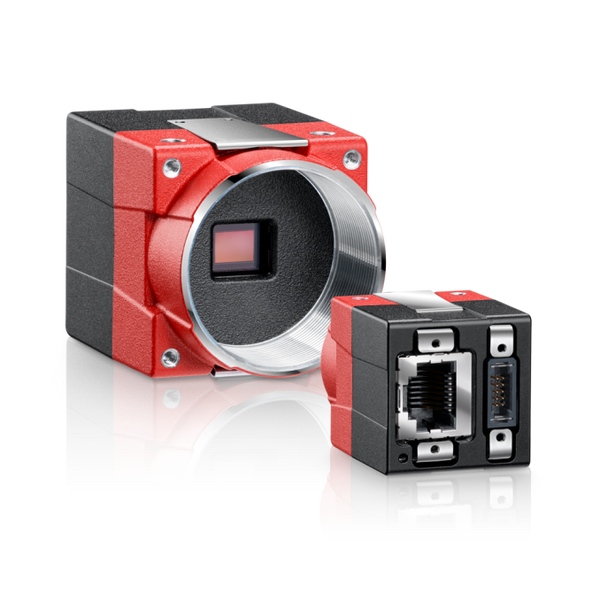

Tööstuslik GigE kaamera Allied Vision Alvium G1-2040
Downloads:
PDF Instruction 1
Kõrge jõudlusega Alvium G1-2040 on loodud nõudlike tööstuslike masinnägemissüsteemide jaoks. Kaamera põhineb tipptasemel Sony IMX541 CMOS sensoril ja kasutab globaalse sulguri (Global Shutter) tehnoloogiat, tagades teravad ja moonutusteta pildid kiiresti liikuvatest objektidest 20.40 MP (4512 × 4512 pikslit) lahutusvõime juures.
Tänu uuenduslikule Alvium ASIC platvormile pakub kaamera madalat energiatarbimist, kompaktset 41 × 29 × 29 mm korpust ning töökindlat GigE liidest. Tehnoloogia Power over Ethernet (PoE) tugi muudab kaamera paigaldamise ja integreerimise tootmisliinidele äärmiselt lihtsaks.
Kasutusvaldkonnad
- Kõrge täpsusega optiline kvaliteedikontroll
- Trükkplaatide ja pooljuhtide kontroll
- Pinna defektide automaatne tuvastamine
- Meditsiiniline kujutise analüüs ja laboriseadmed
- Robootika ning automaatsed sorteerimissüsteemid
Tehnilised andmed
| Mudel | Alvium G1-2040 |
| Sensori mudel | Sony IMX541 CMOS |
| Eraldusvõime | 4512 × 4512 (20.40 MP) |
| Sulguri tüüp | Global Shutter |
| Sensori suurus | Type 1.1 (12.4 × 12.4 mm) |
| Piksli suurus | 2.74 µm × 2.74 µm |
| Kaadrisagedus | 5 fps |
| Digitaalliides | IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE) |
| Spektrivahemik | 300 nm kuni 1100 nm |
| Bitisügavus | 12-bit |
| Kvanttõhusus | 68% lainepikkusel 529 nm |
| Sisend/väljund pordid | 2 GPIO (LVTTL), 1 optoisoleeritud sisend, 1 optoisoleeritud väljund |
| Sisemälu | 32 MB RAM, 1024 KB Flash |
| Toitepinge | 10.8 kuni 26.4 VDC AUX või PoE (Class 0) |
| Võimsustarve | 3.8 W (12VDC) / 4.2 W (PoE) |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Mõõtmed | 41 × 29 × 29 mm |
| Kaal | 70 g |
| Töötemperatuur | -20°C kuni +65°C (korpus) |
Pakendi sisu
- Allied Vision Alvium G1-2040 GigE kaamera
- CS-Mount -> C-Mount adapterrõngas
- Objektiivi kaitsekork
- Kiirjuhend
