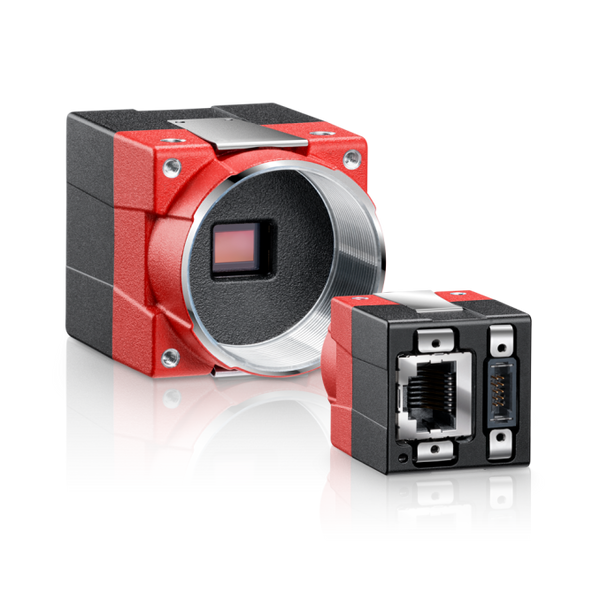

Allied Vision Alvium G1-507 Pol GigE polarisatsioonikaamera
Downloads:
PDF Instruction 1
Allied Vision Alvium G1-507 Pol on tipptasemel tööstuslik GigE Vision kaamera masinnägemise rakendustele. Kaamera põhineb Sony IMX264 Polarizer monokroomsell CMOS sensoril koos globaalse katikuga (Global Shutter), võimaldades mõõta valguse polarisatsiooni nurki (0°, 45°, 90° ja 135°) piksli tasemel.
Tänu integreeritud ALVIUM SoC kiibistikule ja kiirele GigE Vision liidesele koos PoE toega pakub seade madalat energiatarvet ning stabiilset andmeedastust pikkade vahemaade taha. Kompaktne korpus mõõtmetega 41 x 29 x 29 mm tagab lihtsa paigalduse piiratud ruumiga tööstusseadmetesse.
Kasutusvaldkonnad
- Peegelduste ja helkide eemaldamine klaas-, plastik- ja metallpindadelt
- Materjali sise-pingete analüüs ja optiline kontroll
- Süsinikkiust ja komposiitmaterjalide kvaliteedikontroll
- Liikluse seire ja sõidukite salongi jälgimissüsteemid
- Meditsiiniline ja bioloogiline kujutise analüüs
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel | Alvium G1-507 Pol |
| Sensor | Sony IMX264 Polarizer CMOS |
| Eraldusvõime | 2464 x 2056 (5.10 MP) |
| Katiku tüüp | Global Shutter |
| Sensori suurus | Type 2/3 (8.5 x 7.1 mm, diagonaal 11.1 mm) |
| Piksli suurus | 3.45 um x 3.45 um |
| Kaadrisagedus | 23 fps |
| Spektrivahemik | 300 nm kuni 1100 nm |
| Bitisügavus | 12-bit |
| Digitaalliides | IEEE 802.3 1000BASE-T (GigE), IEEE 802.3af (PoE) |
| Sisend/väljund liidesed | 2 GPIO (LVTTL), 1 opto sisend, 1 opto väljund |
| Toitepinge | 10.8 kuni 26.4 VDC AUX või PoE |
| Võimsustarve | 3.1 W (AUX), 3.4 W (PoE) |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Mõõtmed (P x L x K) | 41 x 29 x 29 mm |
| Kaal | 70 g |
| Töötemperatuur | -20 deg C kuni +65 deg C |
| Sisemälu | 32 MB RAM, 1024 KB Flash |
Pakendi sisu
- Allied Vision Alvium G1-507 Pol kaamera
- CS-Mount C-Mount adapterrõngas
- Tehase sertifikaat ja kiirjuhend
