Laadi alla Guide FA611S andmeleht (PDF)

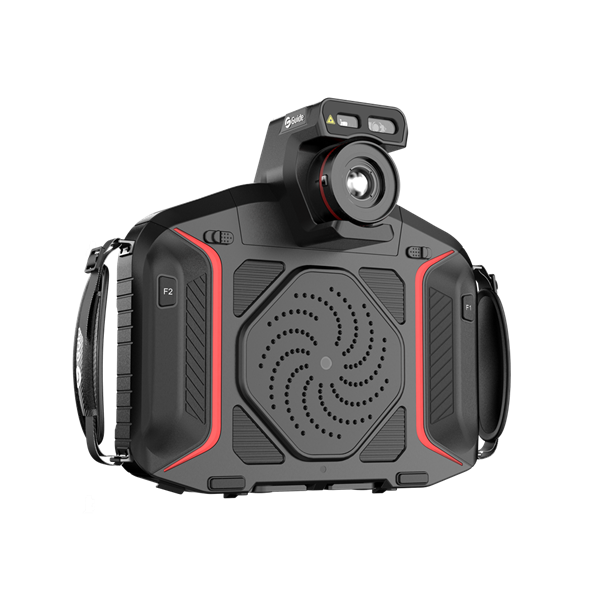

Kombineeritud tööstuslik käsikaamera Guide FA611S on tipptasemel seade, mis ühendab endas detailse akustilise kuvamise ja uue põlvkonna infrapunatermograafia. Lähtudes täielikust ApexVision S1 süsteemiarhitektuurist, sisaldab see 128 madala müratasemega kõrgprecizse MEMS-mikrofoni spiraalmassiivi ning suure eraldusvõimega 640×512 termodetektorit. Tänu erakordselt suurele 10.1-tollisele HD-puuteekraanile võimaldab FA611S operaatoritel ohutult kauguselt samaaegselt tuvastada gaasilekkeid, lokaliseerida elektrilisi osalahendusi (PD) ja jälgida kriitilisi temperatuurianomaaliaid.
Kasutusalad ja stsenaariumid ettevõttes:
- Elektrivõrgud ja alajaamad: Kontaktivaba osalahenduste, koroonaefektide ja isolatsioonirigete tuvastamine kõrgepingeliinidel, transformaatoritel ja jaotusseadmetel.
- Naftakeemia ja gaasitööstus: Suruõhu, metaani, auru või muude tehnoloogiliste gaaside kiire lekkeotsing keerukates torustikes ja ventiilisõlmedes.
- Tootmine ja protsessiautomaatika: Pneumaatiliste süsteemide audit ressursikadude vähendamiseks, mehaaniliste komponentide kulumise ja termiliste ülekoormuste ennetav seire.
- Tööohutus ja keskkonnakontroll: Kasvuhoonegaaside emissioonide minimeerimine, avariiolukordade ennetamine ja tööstuslike ohutusstandardite tagamine.
Tehnilised andmed:
- Põhitehnoloogia: ApexVision S1 süsteemiarhitektuur (ApexCore S1 detektor + Nexus 1.0 platvorm + SharpIR 2.0 algoritm)

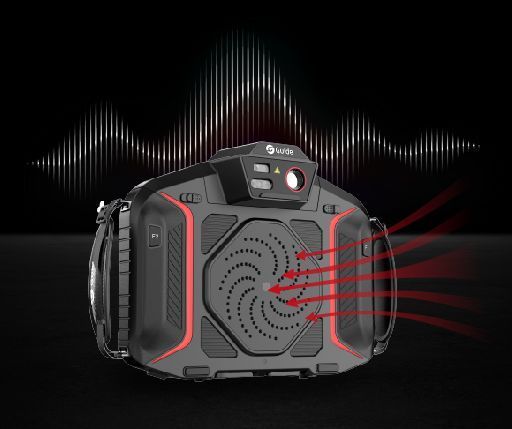

- Akustiline andur: 128 kõrgprecizset, madala müratasemega MEMS-müratundlikku mikrofoni spiraalses paigutuses
- Akustiline ribalaius: 0 kHz kuni 65 kHz (reguleeritav filtreerimisvahemik)
- Helirõhu tase (SPL): 0 dB kuni 120 dB
- Akustilised tuvastusrežiimid: Osalahendus (Partial Discharge) / Gaasilekke otsing
- Infrapunane eraldusvõime: 640×512 @ 12μm (Reaalajas Super Resolution uuendus kuni 1280×1024)
- Termiline tundlikkus (NETD): 15mK
- Kaadrisagedus: 50Hz / 9Hz

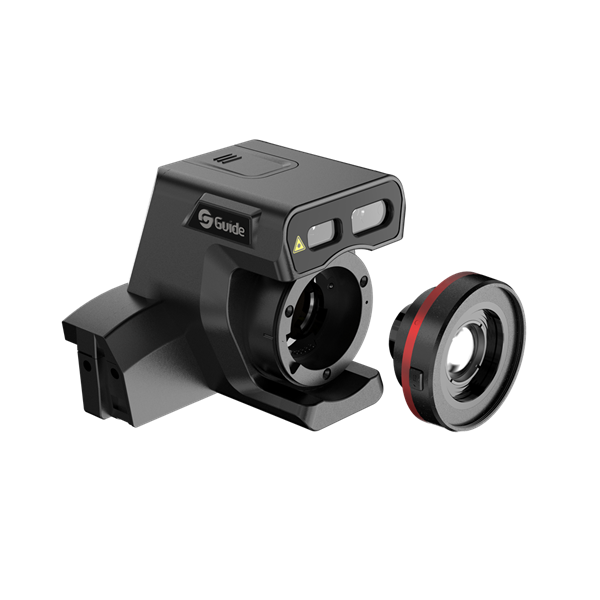

- Optika ja fookus: 13mm / 17.7mm valikud (Kuumvahetatav modulaarne objektiivi disain)
- Temperatuuri mõõtevahemik: Automaatne ümberlülitus: -40°C kuni 150°C, 0°C kuni 650°C
- Mõõtetäpsus: ±2°C või ±2% (sõltuvalt sellest, kumb on suurem)

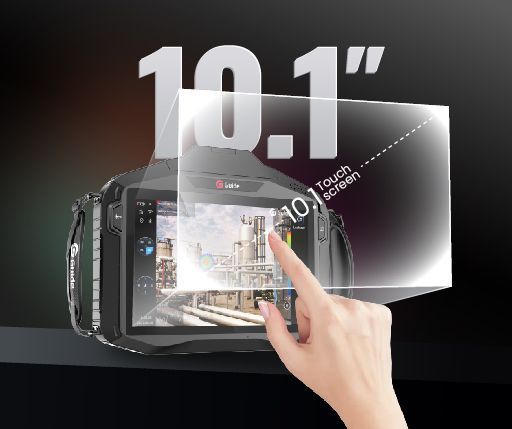

- Ekraan: 10.1-tolline suure vastupidavusega LCD-puuteekraan (resolutsioon 1920×1200)
- Kuvarežiimid: AU (akustiline ultrakujutis), IR (infrapuna), MIF (multispektraalne sulandamine), PIP
- Digitaalkaamera: 13MP integreeritud valgustusega ja digitaalse suumiga 1.1x kuni 20x
- Laserisüsteem: Integreeritud laserkursor ja kaugusmõõtja (töömaa 0.1m kuni 35m)
- Mälu ja salvestamine: Väline SD-kaart (128 GB kaasas, toetab kuni 256 GB); salvestab radiomeetrilisi JPG-faile ja sünkroniseeritud MP4/Irgd-videoid
- Andmeedastus: USB-C, Wi-Fi ühendus, Bluetooth 5.0 (pildi edastamiseks Android-seadmetele)
- Toitesüsteem: Topeltakusüsteem (sisemine aku + väline kuumvahetatav plokk), tööaeg kuni 5 tundi
- Keskkonnaparameetrid: Töötemperatuur -20°C kuni 50°C; kaitseaste IP54
- Mõõtmed ja kaal: 309×243.5×74mm; kaal varieerub vahemikus 1.88kg kuni 2.18kg sõltuvalt objektiivi konfiguratsioonist
