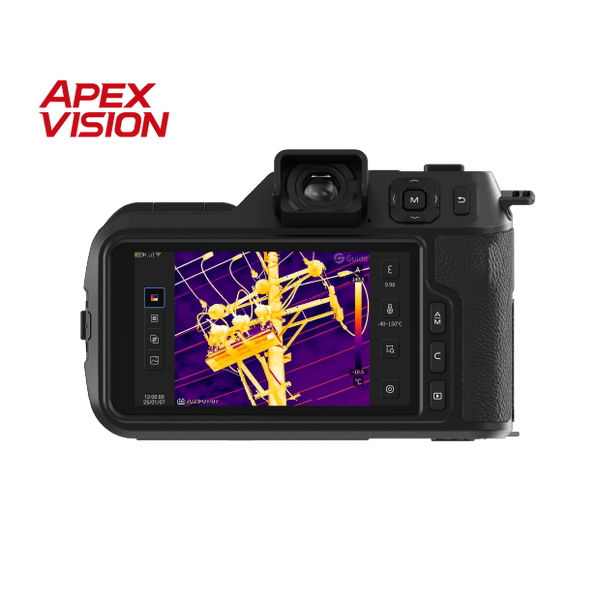

Portatiivne HD termokaamera Guide PT650S (640x512, 15mK, -40°C kuni 2500°C)

Laadi alla Guide PT650S andmeleht (PDF)

Kõrge jõudlusega termokaamera Guide PT650S on ekspertklassi megapiksliline mudel premium-klassi PT II Flagship Edition seeriast. Seade on välja töötatud tööstusliku ennetava hoolduse, elektrivõrkude auditeerimise ja metallurgiaprotsesside täppisdiagnostika jaoks, tuginedes uue põlvkonna ApexVision S1 süsteemiarhitektuurile. Seade on varustatud pašu väljatöötatud jahutuseta VOx infrapunadetektoriga, mille füüsiline resolutsioon on 640×512 ja termiline tundlikkus rekordiline 15mK, tagades ülima puhtuse ja detailsuse reaalajas. Mudeli eripäraks on topeltvisualiseerimissüsteem: suur 5.5-tolline Full HD LCD puutetundlik ekraan on kombineeritud ülitäpse sisseehitatud OLED-pildiotsijaga. Eksklusiivne hübriidne fokuseerimissüsteem A/M-Focus ja sujuv digitaalne suum kuni 40x tagavad vigadeta täpsuse defektide lokaliseerimisel temperatuuridel kuni 2500°C.

Kasutusalad ja stsenaariumid ettevõttes:

• Alajaamade ja elektrivõrkude diagnostika: Jõutrafode, avatud jaotusseadmete, kõrgepingeühenduste ja isolaatorite kaugediagnostika reaalajas täiskoormuse all ohutult kauguselt.
• Metallurgia ja valutööstus: Sula metalli pinnatemperatuuri, sulatusahjude vooderduse kulumise ja valukoppade seisukorra kontaktivaba kontroll vahemikus kuni 2500°C.
• Keemia- ja naftakeemiatööstus: Tehnoloogiliste reaktorite siseseinte, destillatsioonikolonnide, katelde ja kõrgsurvetorustike detailsed uuringud soojusandmete analüüsiks.
• Teadusuuringud ja R&D laborid: Soojusväljade ülitäpne kaardistamine mikroelektroonika projekteerimisel, uute materjalide testidel ning lennundus- ja autotööstuse komponentide katsetamisel.

Tehnilised andmed:

• Põhitehnoloogia: ApexVision S1 arhitektuur (ApexCore S1 detektor + Nexus 1.0 platvorm + SharpIR 2.0 algoritm)
• Infrapunane eraldusvõime: Füüsiline 640×512 @ 12μm (Reaalajas Super Resolution uuendus kuni 1280×1024 pikslit)
• Termiline tundlikkus (NETD): 15mK (erakordselt kõrge tundlikkus)
• Kaadrisagedus: 50Hz / 9Hz
• Fookuskaugus ja vaateväli: Premium 17.6mm objektiiv, 25°×20° vaateväli (IFOV: 0.68mrad, D:S 1471:1)
• Fokuseerimissüsteem: Eksklusiivne A/M-Focus hübriidrežiim (Manuaalne, Automaatne, Puutetundlik autofookus, Pidev autofookus)
• Digitaalne suum: 1x kuni 40x sujuv ja pidev elektrooniline suurendus
• Temperatuuri mõõtevahemik: Automaatne ümberlülitus: -40°C kuni 150°C, 0°C kuni 650°C; Valikuliselt 400°C kuni 2500°C (vajalik spetsiaalne kõrge temperatuuri objektiiv)
• Mõõtetäpsus: Tipptasemel standard ±1°C või ±1% (sõltuvalt sellest, kumb on suurem)
• Analüüsitööriistad: Kuni 30 üheaegset mõõtetsooni/punkti (punkti, joone ja ala konfiguratsioonid)
• Alarmsüsteem: Täisekraani temperatuuriläve alarm (kujutise, hääle, värvi ja välgu sünkroonimine)
• Ekraanisüsteem: Peamine 5.5-tolline Full HD LCD puutetundlik ekraan (1920×1080) + sisseehitatud OLED-pildiotsija (1920×1080)
• Kujutise režiimid: IR, VIS, MIF, PIP
• Värvipaletid: 15 valikut (sh White Hot, Iron Red, Arctic, Rainbow 2, Hot Iron) + kohandatavad profiilid
• Kujutise korrigeerimine: Local Dimming (kohalik hämardamine), Automaatne, Poolautomaatne, Manuaalne LevelSpan
• Digitaalkaamera: Sisseehitatud kahekordne nähtava valguse optiline moodul resolutsiooniga kuni 13MP
• Laserimoodul: Laserkursor ja kaugusmõõtja (töömaa 0.1m kuni 35m)
• Mälu maht: Sisemine kiire 64 GB, väline SD-kaart (128 GB kaasas, toetab kuni 256 GB)
• Andmeliidesed: USB-C, DC 12V toitesisend, SD-pesa, Micro HDMI videoväljund, statiivi kere
• Ühenduvus: Wi-Fi edastus, Bluetooth 5.0 (Android), NFC moodul, valikuline 5G mobiilsidemooduli pesa
• Toitesüsteem: Vahetatav laetav liitiumioonaku, 4 tundi tööaega (kiirlaadimine 90%-ni 1 tunniga)
• Kaitseaste: Töötemperatuur -20°C kuni 50°C; IP54 kaitseaste
• Mõõtmed ja kaal: 191×171×118 mm, 1.73 kg (koos aku ja standardse objektiiviga)
• Tarkvarakomplekt: PC: ThermoTools; Mobiil: FocusIR (iOS/Android)
