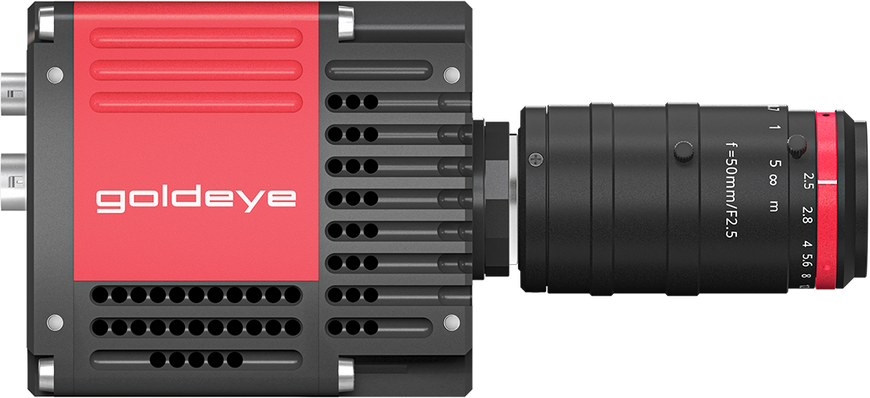

Kiire XSWIR kaamera Allied Vision Goldeye G-034 XSWIR 2.2 TEC2
Downloads:
PDF Instruction 1
Goldeye G-034 XSWIR 2.2 TEC2 on tipptasemel laiendatud lühilaine-infrapunase spektri (XSWIR) kaamera, mis on loodud nõudlikeks tööstuslikeks masinnägemise ja teaduslikeks rakendusteks. Töötades spektrivahemikus 1200 nm kuni 2200 nm, võimaldab see kaamera tuvastada materjali omadusi, mis jäävad tavalisele SWIR vahemikule kättesaamatuks. Kõrge tundlikkusega InGaAs sensor koos kaheastmelise termoelektrilise jahutusega (TEC2) tagab madala mürataseme ning stabiilse pildikvaliteedi ka muutuvates keskkonnatingimustes.
VGA eraldusvõimega 636 × 508 pikslit ja kiirusega kuni 303 kaadrit sekundis võimaldab Goldeye G-034 XSWIR jälgida ülikiireid tootmisprotsesse reaalajas. GigE Vision liides koos Power over Ethernet (PoE) toega tagab lihtsa integreerimise ja kiire andmeedastuse pikkade kaablite kaudu B2B süsteemides.
Kasutusvaldkonnad
- Pooljuhtkestade kontroll ja materjalide aluspinnaklassi analüüs
- Kiire tööstuslik kvaliteedikontroll ja sorteerimissüsteemid
- Laserkiire profileerimine ja spektroskoopia (kuni 2200 nm)
- Keemiline kujutamine ja niiskuse tuvastamine materjalides
- Prügi ja tooraine (plastid, mineraalid) automaatne sorteerimine
- Kõrge temperatuuriga protsesside termograafia (klaasi- ja metallitööstus)
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel | Goldeye G-034 XSWIR 2.2 TEC2 |
| Sensori tüüp | InGaAs CMOS (Global Shutter) |
| Spektrivahemik | 1200 nm – 2200 nm (XSWIR) |
| Eraldusvõime | 636 × 508 pikslit (0.32 MP) |
| Maks. kaadrisagedus | 303 fps |
| Piksli suurus | 15.0 µm × 15.0 µm |
| Sensori mõõtmed | 9.54 mm × 7.62 mm (Type 1) |
| Bitisügavus | 14-bit |
| Säriaeg | 1 µs kuni 10.00 ms |
| Võimendus (Gain) | 0.0 dB kuni 33.0 dB |
| Digitaalliides | GigE Vision (IEEE 802.3 1000BASE-T, PoE IEEE 802.3af) |
| Pardamälu | 256 MB RAM, 262 MB Flash |
| I/O pordid | 1 opto sisend, 2 väljundit; 1 LVTTL sisend, 1 väljund |
| Jahutus | Kaheastmeline termoelektriline jahutus (TEC2) |
| Toitepinge | 10.8 kuni 30.0 VDC või PoE |
| Võimsustarve | 21 W (12 VDC), <23 W (PoE) |
| Töötemperatuur | -20 °C kuni +55 °C (korpus) |
| Mõõtmed (P × L × K) | 90 mm × 80 mm × 80 mm |
| Kaal | 740 g |
Pakendi sisu
- Allied Vision Goldeye G-034 XSWIR 2.2 TEC2 kaamera
- Objektiivi kinnituse tolmu-kaitsekate
- Kiirpaigaldusjuhend ja dokumentatsioon
