Tööstuslik värvikaamera Allied Vision fxo531CCX12-2C CXP-12 Sony IMX531 20.4MP
Downloads:
PDF Instruction 1

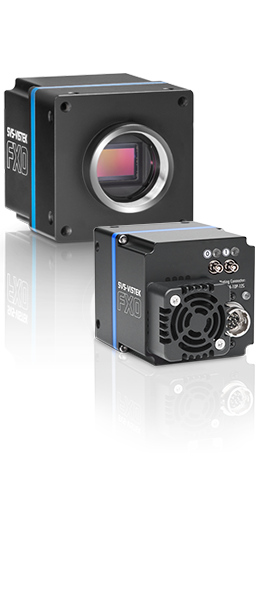

Allied Vision fxo531CCX12-2C on suure kiirusega tööstuslik värvikaamera, mis põhineb tipptasemel Sony IMX531 CMOS sensoril ja Global Shutter tehnoloogial. Kaamera pakub 20.40-megapikslist eraldusvõimet (4512 × 4512 px) kaadrisagedusega kuni 109.5 fps, tagades teravad ja täpsed kujutised kiiresti liikuvatest objektidest.
Seade on varustatud kahe pordiga CoaXPress 2.0 (CXP-12) digitaalliidesega (Micro-BNC), mis võimaldab ülikiiret andmeedastust ja toetab PoCxP (Power over CoaXPress) toitelahendust. Tugev IP30 kaitseklassiga korpus, sisseehitatud sekventser ja laialdased I/O funktsioonid teevad sellest usaldusväärse valiku nõudlikesse masinnägemise rakendustesse.
Kasutusvaldkonnad
- Pooljuhtide ja trükkplaatide (PCB) kiire kvaliteedikontroll
- Automaatsed optilise kontrolli (AOI) süsteemid tootmises
- Klaasi, kilede ja ekraanipaneelide pinnadefektide tuvastamine
- Nutikad transpordisüsteemid ja liiklusjärelevalve
- Meditsiiniline pildindus ja laboriautomaatika
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel / Tootekood | fxo531CCX12-2C / F002258 |
| Sensori tüüp | Sony IMX531 CMOS (Type 1.1) |
| Värvilisus / Katik | Värviline / Global Shutter |
| Spektrivahemik | 400–1000 nm (IR-Cut 680 filter) |
| Eraldusvõime | 4512 × 4512 pikslit (20.40 MP) |
| Maksimaalne kaadrisagedus | 109.5 fps |
| Piksli suurus | 2.74 µm × 2.74 µm |
| Dünaamiline ulatus / SNR | 72 dB / 39 dB |
| Digitaalliides | CoaXPress 2.0 (CXP-12, 2x Micro-BNC) |
| Säriaeg | 21 µs kuni 60 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Objektiivi kinnitus | C-Mount |
| I/O pordid | 12-pin Hirose (2x 24V IN, 4x Open Drain OUT, RS232, Opto IN) |
| Toitepinge | 10–25 VDC või Power over CoaXPress (PoCxP) |
| Võimsustarve | 14 W (tüüpiline) |
| Mõõtmed / Kaal | 73 × 50 × 50 mm / 240 g |
| Töötemperatuur | -10 °C kuni +60 °C (korpus) |
Pakendi sisu
- Allied Vision fxo531CCX12-2C kaamera
- C-Mount objektiivi kaitsekork
- Ohutusjuhend ja paigaldusdokumentatsioon
