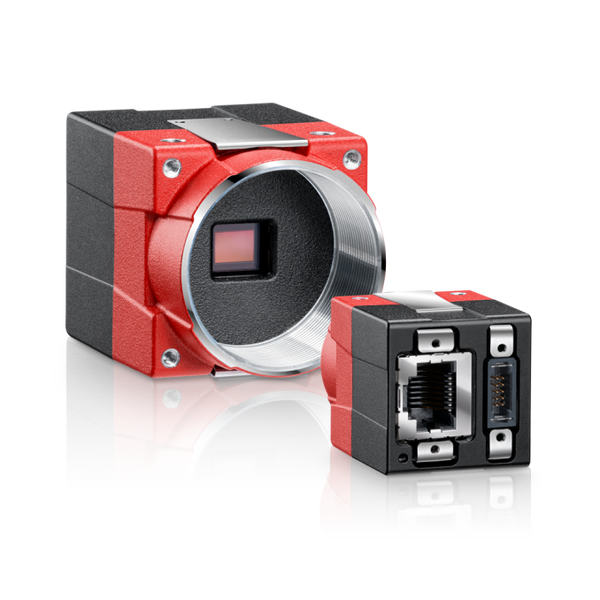

Tööstuslik GigE kaamera Allied Vision Alvium G1-1236
Downloads:
PDF Instruction 1
Allied Vision Alvium G1-1236 on ülimalt kompaktne GigE Vision tööstuskaamera, mis on varustatud kvaliteetse 12.40 MP Sony IMX304 CMOS sensoriga. Tänu Global Shutter tehnoloogiale tagab kaamera teravad ja moonutusteta kujutised ka kiiresti liikuvatest objektidest resolutsiooniga 4112 × 3008 pikslit kiirusel 9 kaadrit sekundis.
Kaamera toetab Power over Ethernet (PoE) standardit (IEEE 802.3af), mis lihtsustab paigaldust, võimaldades andmeedastust ja toidet ühe kaabli kaudu. Sisseehitatud 32 MB RAM puhgermälu ning ALVIUM SoC kiip teostavad pilditöötlust otse kaameras, vähendades oluliselt juhtarvuti protsessori koormust.
Kasutusvaldkonnad
- Automaatne optiline kontroll (AOI) ja pinnadefektide tuvastus
- Kvaliteedikontroll elektroonika- ja pooljuhtidetööstuses
- Meditsiiniline kujutise analüüs ja mikroskoopia
- Nutikad transpordisüsteemid (ITS) ja numbrimärkide tuvastus
- Robootika ja tööstuslikud masinnägemissüsteemid
Tehnilised andmed
| Parameeter | Väärtus |
| Mudel | Alvium G1-1236 |
| Sensori tüüp | Sony IMX304 CMOS (Global Shutter) |
| Resolutsioon | 4112 × 3008 (12.40 MP) |
| Sensori mõõt / Piksli suurus | 14.2 × 10.4 mm (1.1 tolli) / 3.45 µm × 3.45 µm |
| Kaadrisagedus | 9 fps |
| Spektrivahemik / QE | 300 nm kuni 1100 nm / 64 % @ 529 nm |
| Säriaeg | 48 µs kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Digitaalliides | IEEE 802.3 1000BASE-T (GigE), IEEE 802.3af (PoE) |
| Sisend/väljund pordid | 2 GPIO (LVTTL), 1 optoisoleeritud sisend, 1 optoisoleeritud väljund |
| Sisemälu (RAM / Flash) | 32 MB RAM / 1024 KB Flash |
| Toitepinge | 10.8–26.4 VDC AUX (3.8 W) / PoE Class 0 (4.0 W) |
| Mõõtmed / Kaal | 41 × 29 × 29 mm / 70 g |
| Objektiivi kinnitus | C-Mount, CS-Mount |
| Töötemperatuur | -20 °C kuni +65 °C (korpus) |
Pakendi sisu
- Tööstuskaamera Allied Vision Alvium G1-1236
- CS-Mount -> C-Mount adapterrõngas
- Kiirjuhend ja ohutusdokumentatsioon
