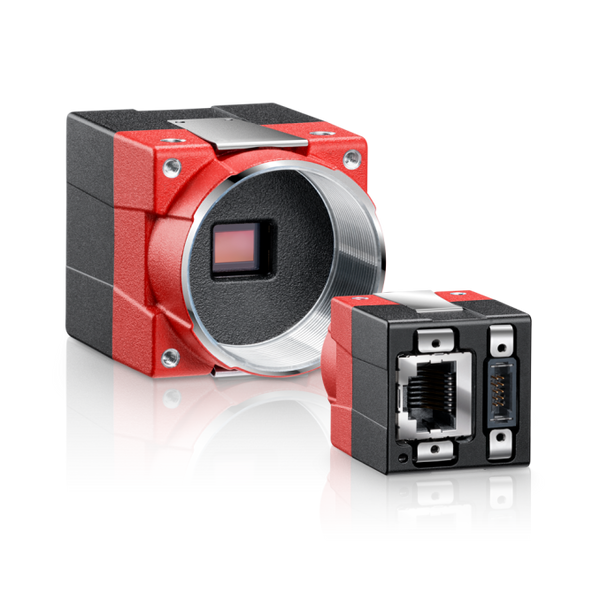

Tööstuslik GigE kaamera Allied Vision Alvium G1-2050
Downloads:
PDF Instruction 1
Allied Vision Alvium G1-2050 on kõrge eraldusvõimega tööstuslik GigE kaamera, mis on varustatud võimsa 20.20-megapikslise Sony IMX183 CMOS sensoriga. See kaamera on loodud nõudlikeks masinnägemise rakendusteks, pakkudes suurepärast pildikvaliteeti eraldusvõimega 5496 x 3672 pikslit.
Tänu IEEE 802.3 1000BASE-T GigE Vision liidesele ja Power over Ethernet (PoE IEEE 802.3af) toele saab toite ja andmeside edastada ühe kaabli kaudu. Sisseehitatud 32 MB RAM pildipuhver tagab andmete stabiilse ja kadudeta ülekande tööstuslikes võrkudes.
Kompaktne ja vastupidav korpus töötemperatuuriga -20 kuni +65 kraadi Celsiuse järgi tagab töökindluse igas tööstuskeskkonnas. Optoisoleeritud sisendid ja väljundid võimaldavad täpset sünkroniseerimist välisseadmetega.
Kasutusvaldkonnad
- Optiline kvaliteedikontroll ja pinnadefektide tuvastamine
- Trükkplaatide ja elektroonikakomponentide kontroll
- Dokumentide skaneerimine ja kõrge eraldusvõimega digitaliseerimine
- Meditsiiniseadmed, teadusuuringud ja mikroskoopia
- Logistiline sorteerimine ja koodide lugemine
- Tööstusautomaatika ja robootikasüsteemid
Tehnilised andmed
| Kaamera mudel | Allied Vision Alvium G1-2050 |
| Sensori mudel | Sony IMX183 CMOS (Type 1) |
| Sensori tüüp | Area Scan |
| Eraldusvõime | 5496 x 3672 pikslit (20.20 MP) |
| Piksli suurus | 2.40 µm x 2.40 µm |
| Sensori mõõtmed | 13.1 mm x 8.8 mm (15.9 mm diagonaal) |
| Katiku tüüp | Rolling Shutter / Global Reset Shutter |
| Kaadrisagedus | 5 fps täiseraldusvõimel |
| Kvanttõhusus | 80% lainepikkusel 529 nm |
| Spektrivahemik | 300 nm kuni 1100 nm |
| A/D muundi bitisügavus | 10-bit |
| Piksli formaadid | Mono, Color (BayerRG12, RGB8, BGR8, YCbCr) |
| Säriaeg | 48 µs kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 27.0 dB |
| Digitaalliides | IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE Class 0) |
| I/O pordid | 2 GPIO (LVTTL), 1 optoisoleeritud sisend, 1 optoisoleeritud väljund |
| Pardamälu | 32 MB RAM pildipuhver, 1024 KB Flash |
| Toitepinge | 10.8 kuni 26.4 VDC AUX või Power over Ethernet |
| Võimsustarve | 3.6 W (12V AUX), 3.9 W (PoE) |
| Mõõtmed (P x L x K) | 41 x 29 x 29 mm |
| Mass | 70 g |
| Objektiivi kinnitus | C-Mount / CS-Mount |
| Töötemperatuur | -20 °C kuni +65 °C korpusele |
Komplektatsioon
- Allied Vision Alvium G1-2050 kaameramoodul
- C-Mount / CS-Mount kaitsekork
- Tehase katseraport ja ohutusjuhend
