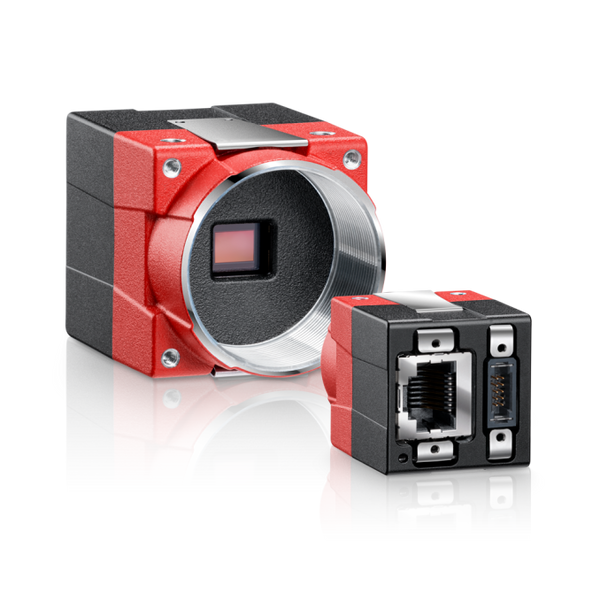

Tööstuslik GigE kaamera Allied Vision Alvium G1-240
Downloads:
PDF Instruction 1
Allied Vision Alvium G1-240 on suure jõudlusega tööstuslik GigE Vision kaamera, mis on loodud masinnägemise ja sisseehitatud süsteemide jaoks. Kaamera põhineb Sony IMX392 CMOS global shutter sensoril, pakkudes eraldusvõimet 1936 x 1216 pikslit kaadrisagedusega kuni 50 kaadrit sekundis. Selle kompaktne 41 x 29 x 29 mm korpus sobib ideaalselt piiratud ruumiga tööstusseadmetesse.
Tänu standardsele IEEE 802.3 1000BASE-T liidesele ja Power over Ethernet (PoE) toele on süsteemi integreerimine lihtne ning nõuab vähem kaableid. Sisseehitatud 32 MByte RAM puhvermälu ja optiliselt isoleeritud sisendid väljundid tagavad kindla signaalide töötlemise autotööstuses ning tootmisliinidel.
Kasutusvaldkonnad
- Automaatne kvaliteedikontroll tootmisliinidel
- Tööstuslikud robotid ja sorteerimissüsteemid
- Logistika ning triipkoodide lugemine
- Meditsiinitehnika ja laboriautomaatika
- Nutikad transpordisüsteemid
Tehnilised andmed
| Mudel | Alvium G1-240 |
| Tootesari | Alvium G1 |
| Sensori mudel | Sony IMX392 CMOS |
| Sensori tüüp | Area scan, Global Shutter |
| Eraldusvõime | 1936 x 1216 (2.40 MP) |
| Sensori suurus | 6.7 x 4.2 mm (Tüüp 1/2.3) |
| Piksli suurus | 3.45 um x 3.45 um |
| Spektrivahemik | 300 nm kuni 1100 nm |
| Värvilisus | Mustvalge / Värviline |
| Maksimaalne kaadrisagedus | 50 fps |
| Kvanttõhusus | 64% lainepikkusel 529 nm |
| Bitisügavus | 8-bit, 10-bit, 12-bit |
| Säriaeg | 30 us kuni 10 s |
| Võimendus (Gain) | 0.0 dB kuni 48.0 dB |
| Digitaalne liides | IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE) |
| Sisendid ja väljundid | 2 GPIO (LVTTL), 1 optoisoleeritud sisend, 1 optoisoleeritud väljund |
| Sisemälu | 32 MByte RAM, 1024 KByte Flash |
| Toitepinge | 10.8 kuni 26.4 VDC AUX või PoE Class 0 |
| Võimsustarve | 3.6 W (12 VDC), 4.0 W PoE |
| Objektiivi kinnitus | C-Mount, CS-Mount, S-Mount |
| Mõõtmed (P x L x K) | 41 x 29 x 29 mm |
| Kaal | 70 g |
| Töötemperatuur | -20 deg C kuni +65 deg C korpusele |
Pakendi sisu
- Allied Vision Alvium G1-240 kaamera korpus
- Kinnituse kaitsekork
- Lühike ühendusjuhend
