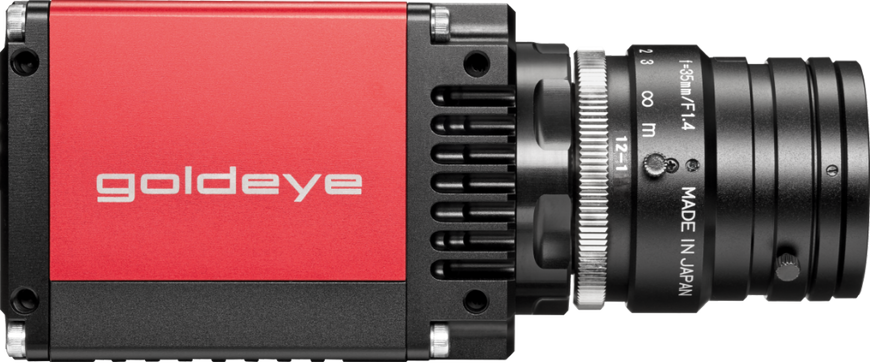

SWIR kaamera Allied Vision Goldeye CL-008 TEC1
Downloads:
PDF Instruction 1
Goldeye CL-008 SWIR TEC1 on ülikiire lühilainelise infrapunapiirkonna (SWIR) kaamera, millel on Camera Link Base liides. Tänu InGaAs sensorile ja 320 × 256 eraldusvõimele saavutab see kaadrisageduse kuni 344 kaadrit sekundis täiseraldusvõimel. Integreeritud TEC1 termoelektriline jahutus tagab madala mürataseme spektrivahemikus 900 nm kuni 1700 nm.
Kompaktne ja vastupidav 78 × 55 × 55 mm korpus ning töötemperatuuri vahemik -20 °C kuni +55 °C tagavad töökindluse nõudlikes tööstustingimustes. Kaameral on 14-bitine ADC, 256 MB sisseehitatud mälu ja optiliselt isoleeritud sisendid/väljundid täpseks sünkroniseerimiseks.
Kasutusvaldkonnad
- Pooljuhtide ja ränikiipide kontroll
- Materjalide ja jäätmete sorteerimine
- Laserkiire analüüs NIR/SWIR spektriahelas
- Meditsiiniline kujutamine ja biofluorestsents
- Toiduainete kvaliteedi ja niiskuse kontroll
- Kuumade tööstusobjektide termiline analüüs
Tehnilised andmed
| Mudel | Goldeye CL-008 SWIR TEC1 |
| Sensori tüüp | InGaAs Area Scan (Global Shutter) |
| Spektrivahemik | 900 nm kuni 1700 nm |
| Eraldusvõime | 320 × 256 (0.08 MP) |
| Piksli suurus | 30.00 µm × 30.00 µm |
| Sensori mõõtmed | 9.6 × 7.68 mm (Type 1) |
| Maksimaalne kaadrisagedus | 344 fps |
| Säriaeg | 6 µs kuni 200 ms |
| ADC bitisügavus | 14-bit |
| Liides | Camera Link Base |
| Pardamälu | 256 MByte RAM |
| Jahutus | TEC1 termoelektriline jahutus |
| Sisendid/Väljundid | 1 opto-in / 2 opto-out, 1 LVTTL-in / 1 LVTTL-out |
| Toitepinge | 10.8 V kuni 30.0 V DC (10.5 W @ 12 V) |
| Töötemperatuur | -20 °C kuni +55 °C |
| Mõõtmed / Kaal | 78 × 55 × 55 mm / 320 g |
Pakendi sisu
- Goldeye CL-008 SWIR TEC1 kaamera
- Objektiivi kaitsekork
- Kiirjuhend ja dokumentatsioon
