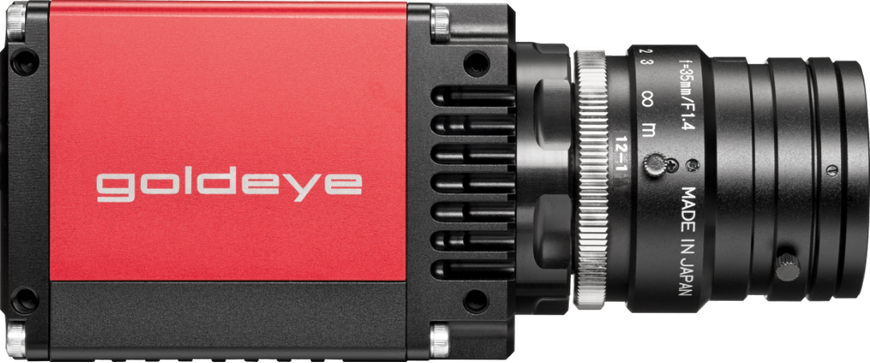

Kiire InGaAs SWIR kaamera Goldeye G-033 TEC1
Downloads:
PDF Instruction 1
Tööstuslik kaamera Goldeye G-033 SWIR TEC1 on tipptasemel lahendus kujutiste jäädvustamiseks lühilainelises infrapunaspektri vahemikus 900 kuni 1700 nm. Tänu VGA-resolutsiooniga InGaAs sensorile ja globaalsele katikule pakub see kaamera kaadrisagedust kuni 301 kaadrit sekundis. Integreeritud üheastmeline termoelektriline jahutus TEC1 stabiliseerib sensori temperatuuri, vähendades oluliselt müra ja tagades erakordse pildikvaliteedi.
Standardne Gigabit Ethernet liides koos Power over Ethernet toega lihtsustab kaamera integreerimist olemasolevatesse süsteemidesse ning võimaldab andmeedastust kuni 100 meetri kaugusele. Sensori 14-bitine dünaamiline ulatus ja 15-mikromeetrine piksli suurus tagavad materjalide pisimate erinevuste täpse tuvastamise ja spektraalanalüüsi kõrge kiirusega tootmisliinidel.
Sisseehitatud 256 MB RAM puhgermälu, paindlike digitaalsete sisend-väljundite ning vastupidava korpusega, mis töötab temperatuurivahemikus miinus 20 kuni pluss 55 kraadi, on see SWIR GigE Vision kaamera usaldusväärne valik tööstuslike visuaalse kontrolli süsteemide jaoks.
Kasutusvaldkonnad
- Pooljuhtide ja räniliistakute kontroll
- Päikesepaneelide tootmise kvaliteedikontroll
- Plasti ja jäätmete sorteerimine
- Laserkiire profileerimine ja optilised mõõtmised
- Põllumajandussaaduste kvaliteedi ja niiskuse kontroll
- Hüperspektraalne analüüs ja teadusuuringud
Tehnilised andmed
| Parameeter | Väärtus |
| Sensori tüüp | InGaAs Area Scan CMOS |
| Spektrivahemik | 900 nm kuni 1700 nm |
| Resolutsioon | 640 x 512 pikslit (VGA) |
| Piksli suurus | 15 x 15 µm |
| Sensori mõõtmed | 9.6 x 7.68 mm (diagonaal 12.3 mm) |
| Katiku tüüp | Global Shutter |
| Maksimaalne kaadrisagedus | 301 fps täisresolutsioonil |
| Bitisügavus | 14-bitine |
| Jahutus | Termoelektriline TEC1 jahutus |
| Säriaeg | 1 µs kuni 200 ms |
| Võimendus (Gain) | 0.0 dB kuni 33.0 dB |
| Digitaalne liides | IEEE 802.3 1000BASE-T (GigE Vision) |
| Toide üle Etherneti | IEEE 802.3af (PoE) |
| Sisemine puhvermällu (RAM) | 256 MByte |
| Digitaalsed sisendid ja väljundid | 1 opto-sisend, 2 opto-väljundit, 1 LVTTL sisend, 1 LVTTL väljund |
| Toitepinge | 10.8 V kuni 30.0 V DC või PoE |
| Võimsustarve | 10.8 W (12 VDC juures), alla 12.95 W (PoE) |
| Mõõtmed | 78 x 55 x 55 mm |
| Kaal | 370 g |
| Töötemperatuur | -20°C kuni +55°C korpusele |
Pakendi sisu
- Kaamera Goldeye G-033 SWIR TEC1
- Ohutusjuhised ja lühijuhend
