Pingesond Fluke VPS100-R 10:1 100MHz Punane CAT III 600V
Kirjeldus
Kõrge jõudlusega Pingesond Fluke VPS100-R 10:1 100MHz Punane CAT III 600V on mõeldud topeltisolatsiooniga elektrisignaalide mõõtmiseks käsiostsillograafidega. Loodud asendama varasemat PM8918 seeriat ScopeMeter 90 seeria mõõteseadmetele, pakub Fluke VPS100-R 10:1 nõrgendust, 100 MHz ribalaiust ja 10 MOhm sisendtakistust. See topeltisolatsiooniga ostsillograafi pingesond tagab suurepärase signaali edastuse, kõrge töökindluse ja täpsuse ning vastavuse CAT III 600 V / CAT II 1000 V ohutusstandarditele vastavalt IEC / EN61010-2-031 normidele.
Kasutusala
Kasutusstsenaariumid tööstuses:
- Kõrgsageduslike signaalide analüüs ja kujudiagnostika Fluke ScopeMeter 90 seeria seadmetega
- Tööstuselektroonika, ajamiahelate ja toiteplokkide hooldus ning diagnostika
- Automaatikalülituste tõrkeotsing topeltisolatsiooniga mõõtesondide abil
- Hooldustööd välitingimustes, kasutades vajadusel täiendavat BB120 banaan-BNC adapterit
Tehnilised andmed
| Parameeter | Väärtus |
| Nõrgendustegur | 10x |
| Ribalaius | 100 MHz |
| Maksimaalne sisendpinge | 600 V CAT III, 1000 V CAT II (IEC / EN61010-2-031) |
| Maksimaalne pinge maa suhtes | 600 V CAT III, 1000 V CAT II |
| Sisendtakistus | 10 MΩ |
| Sisendmahtuvus | 16 pF |
| Kompensatsioonivahemik | 10 kuni 35 pF |
| Kaabli pikkus | 1.2 m |
| Sondi värvus | Punane |

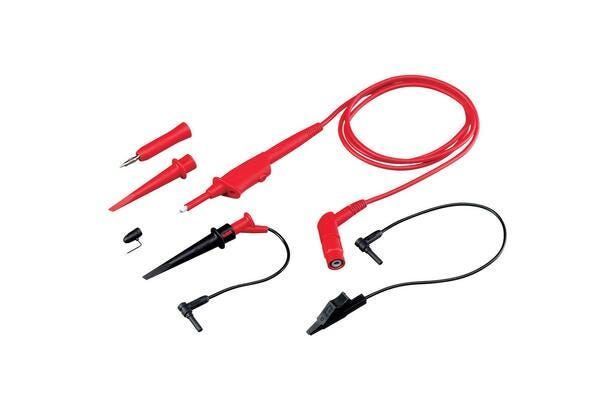

Komplektatsioon
- 10:1 Pingesond Fluke VPS100-R (Punane)
- Koonuskonksu klamber sondi otsale (Punane)
- 4-mm mõõteotsik sondi jaoks (Punane)
- Maandusjuhe konksklambriga (Punane)
- Maandusjuhe minikrokodilliga (Must)
- Kasutusjuhend
