Kintamosios srovės gnybtai Fluke i200s 200A BNC CAT III 600V
Aprašymas
Dviejų diapazonų (20 A ir 200 A) Kintamosios srovės gnybtai Fluke i200s 200A BNC CAT III 600V yra skirti oscilografų, ScopeMeter prietaisų bei multimetrų galimybėms išplėsti nenutraukiant grandinės. Modelis Fluke i200s generuoja srovei proporcingą įtampos signalą per izoliuotą BNC jungtį. Rinkinyje esantis BNC adapteris į gnybtus leidžia šiuos srovės matavimo gnybtus prijungti prie skaitmeninių multimetrų, užtikrinant aukštą matavimo tikslumą pagal CAT III 600 V saugos kategoriją.
Taikymo sritis
Naudojimo scenarijai:
- Kintamosios srovės signalo formos analizė ScopeMeter ir nešiojamaisiais oscilografais
- Elektros tinklų auditas bei priežiūra komercinės paskirties pastatuose
- Mažos galios variklių, siurblių ir vėdinimo sistemų srovės patikra
- Matavimo darbai lauko sąlygomis naudojant standartinius multimetrus
Specifikacijos
| Parametras | Reikšmė |
| Nominalūs srovės diapazonai | 20 A / 200 A AC |
| Nepertraukiamas srovės diapazonas | 0.1 A - 24 A / 0.5 A - 200 A AC |
| Maksimali nesuardanti srovė | 240 A AC |
| Mažiausia matuojama srovė | 0.1 A AC |
| Bazinė paklaida (48 Hz - 65 Hz) | 1.5% + 0.5 A |
| Dažnių diapazonas | Nuo 40 Hz iki 10 kHz |
| Išėjimo jautrumas | 100 mV/A (20 A diapazone) / 10 mV/A (200 A diapazone) |
| Maksimalus laidininko skersmuo | 20 mm (šyna 20 x 5 mm) |
| Išėjimo jungtis | 2 m kabelis su BNC kištuku ir BNC-banana adapteriu |
| Saugos kategorija | CAT III 600 V (600 V AC maks.) |

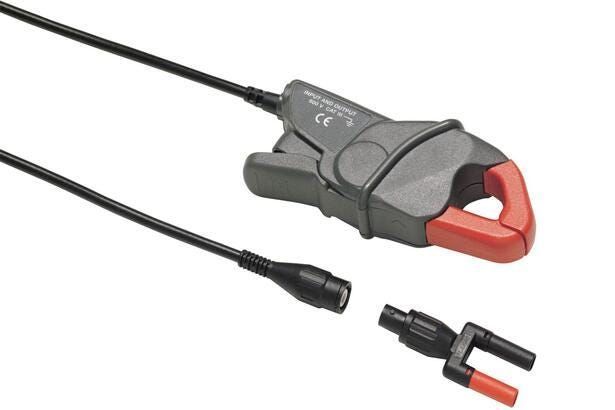

Komplektacija
- Kintamosios srovės gnybtai Fluke i200s
- BNC adapteris į dvigubus banana" kištukus
- Vartotojo instrukcija
